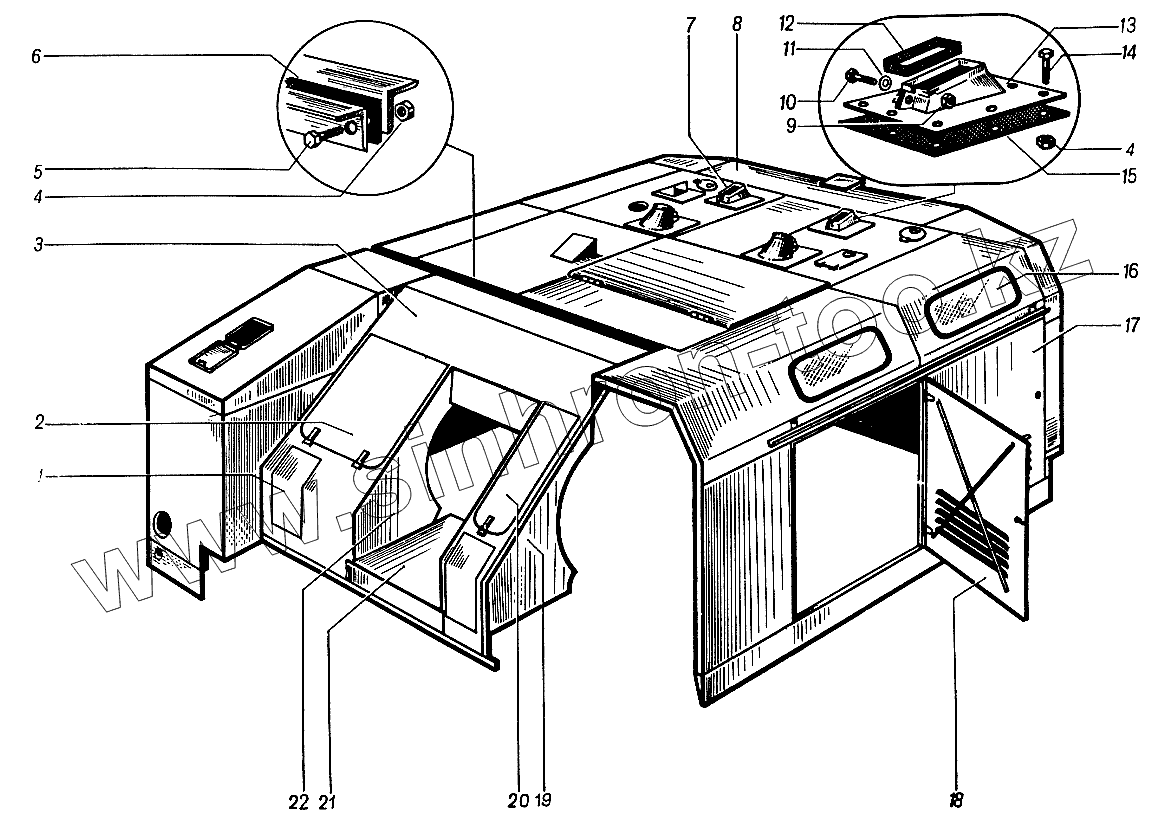

Каталог запасных частей к технике: ЮрМаш КС-4361А. Кожух 4361А.47

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

Позиция на иллюстрации	Заводской номер детали		Название детали
1	47-46		Крышка
2	47-70		Щиток
3	47-10		Кожух передний
4	051-008-105		Гайка М8
5	013-08-025-158		Болт М8х25
6	47-42		Прокладка
7	47-33		Накладка
8	47-20		Кожух задний
9	051-006-105		Гайка М6
10	013-06-020-158		Болт М6х20
11	Н2-6-65Г		Шайба 6
12	47-62		Прокладка
13	47-34		Накладка
14	013-08-016-158		Болт М8х16
15	47-45		Прокладка
16	47-1		Стекло
17	47-90		Дверь боковая
18	47-80		Дверь боковая
19	47-720		Лист левый
20	47-60		Щиток
21	47-21		Лист
22	47-730		Лист правый
