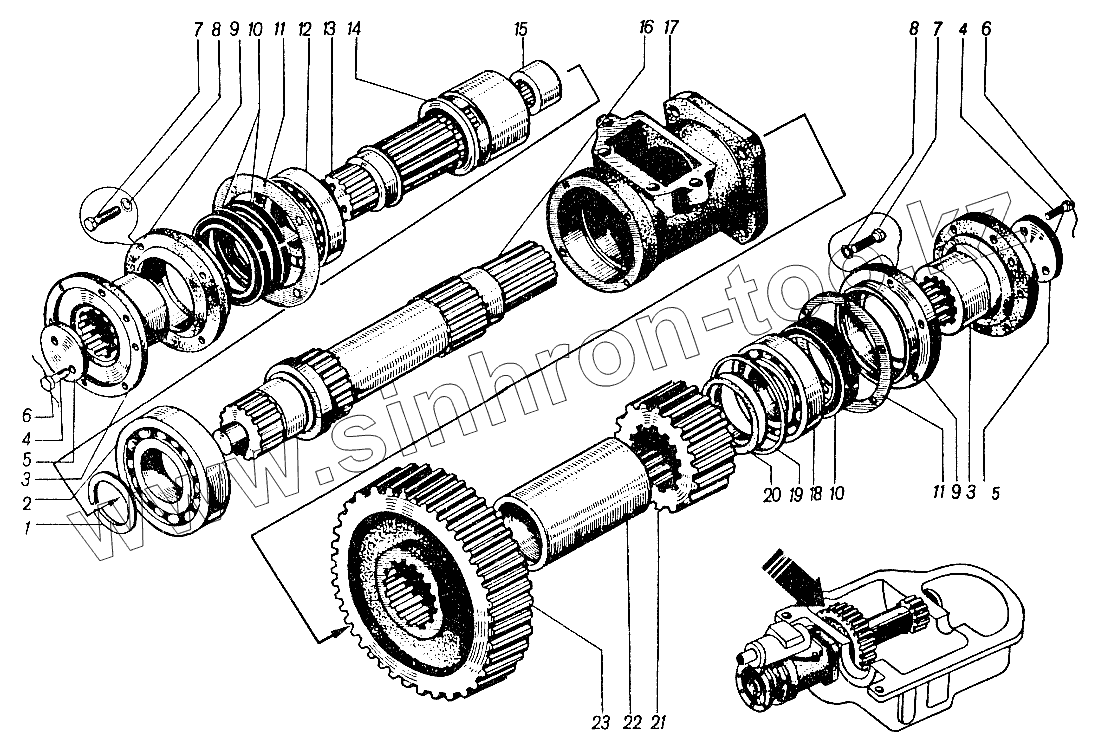

Каталог запасных частей к технике: ЮрМаш КС-4361А. Коробка перемены передач 4361А.03

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
1 В90 Кольцо
2 318 Подшипник
3 03-22 Фланец
4 013-12-025-358 Болт 3М12х25
5 03-21 Шайба
6 Н5 Проволока 2,0
7 013-10-035-158 Болт М10х35
8 Н2-10-65Г Шайба 10
9 03-23 Крышка
10 Н1-1.2-110х135-1 Манжета 1.2-110x135-1
11 03-24 Прокладка
12 1218 Подшипник
13 03-61 Вал
14 03-34 Муфта
15 942/40 Подшипник
16 03-29 Вал
17 03-32 Стакан
18 218 Подшипник
19 В160 Кольцо
20 03-25 Втулка
21 03-26 Шестерня
22 В112 Кольцо
23 03-31 Колесо
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
