Каталог запасных частей к технике: ЮрМаш КС-4361А. Коробка перемены передач 4361А.03

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

5

6

6

7

7

8

9

9

9

10

11

12

12

13

14

15

16

17

18

19

20

21

22

22

23

24

25

26

27

28

29

30

31

31

32

33

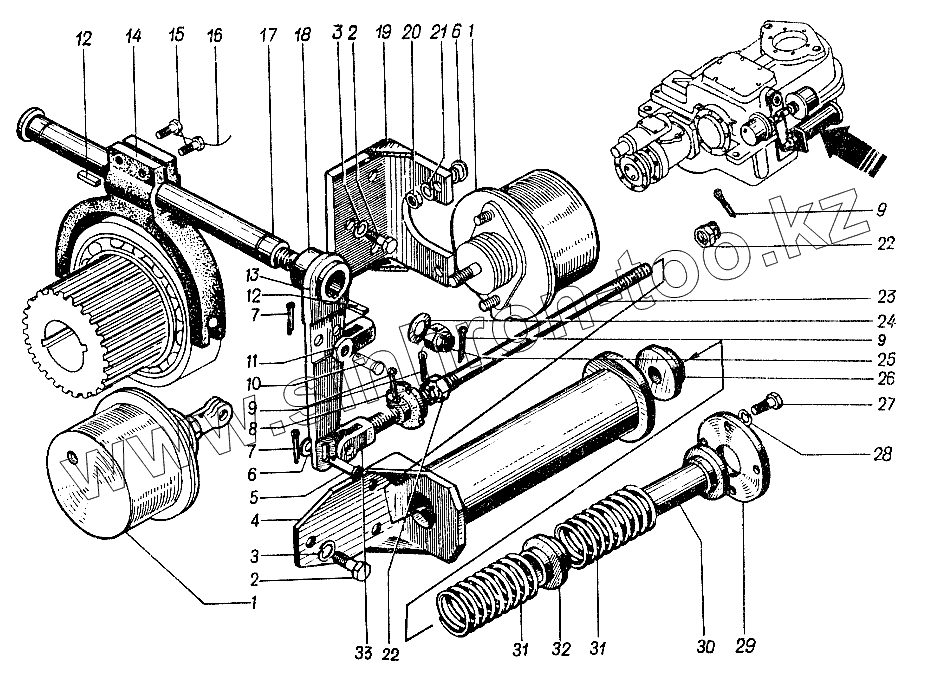

Позиция на иллюстрации	Заводской номер детали		Название детали
1	214-3519110-Б		Цилиндр тормозной
2	013-16-030-158		Болт М16х30
3	Н2-16-65Г		Шайба 16
4	03-90		Кронштейн
5	20-105		Валик
6	131-116-30-02		Шайба 16x3
7	Н3-4-32		Шплинт 4x32
8	03-85		Шайба
9	Н3-5-45		Шплинт 5x45
10	20-106		Валик
11	200-3504055В		Вилка
12	172-12-070-150		Шпонка 12x8x70
13	03-101		Полотно
14	03-52		Вилка
15	013-12-035-358		Болт 3М12х35
16	Н4		Проволока 1,0
17	03-51		Валик
18	03-102		Втулка
19	03-60		Кронштейн
20	250553-П29		Гайка
21	252139-П2		Шайба
22	061-020-205		Гайка 2М20
23	03-84		Тяга
24	131-127-00-02		Шайба 27
25	061-027-205		Гайка 2М27
26	03-87		Тарелка
27	013-10-025-158		Болт М10х25
28	Н2-10-65Г		Шайба 10
29	03-88		Крышка
30	03-100		Упор
31	03-86		Пружина
32	03-91		Втулка
33	20-125		Вилка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
