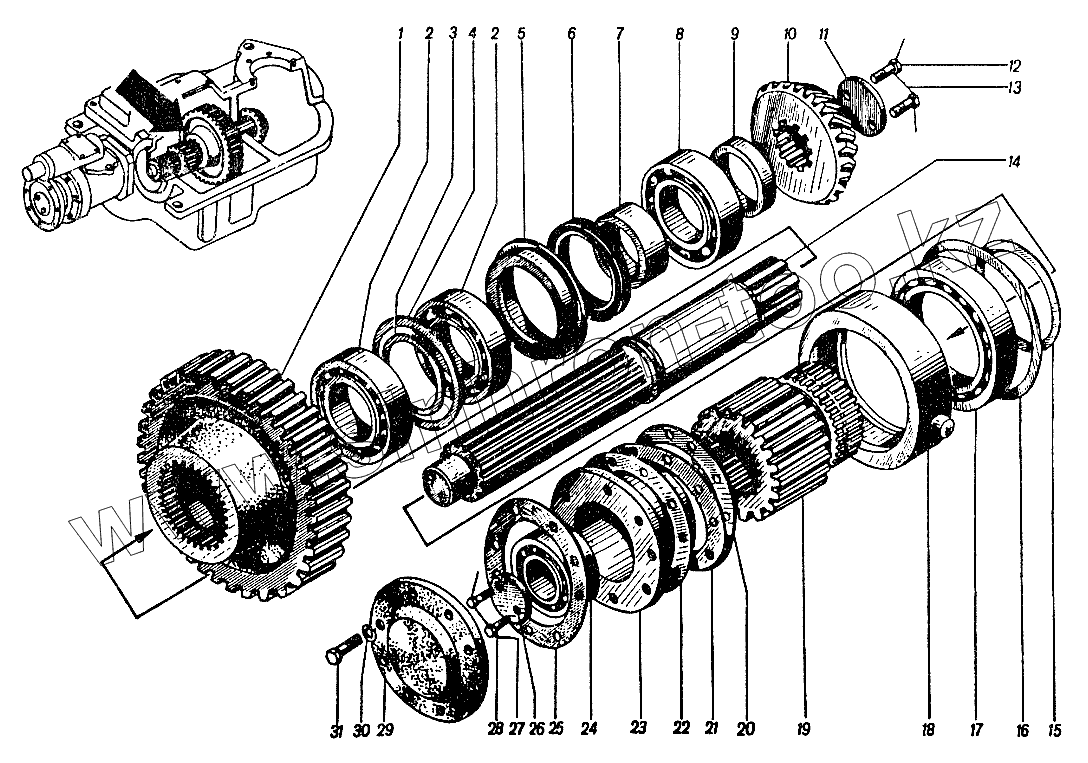

Каталог запасных частей к технике: ЮрМаш КС-4361А. Коробка перемены передач 4361А.03

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

Позиция на иллюстрации	Заводской номер детали		Название детали
1	03-53		Колесо
2	218		Подшипник
3	03-27		Кольцо
4	В160		Кольцо
5	03-55		Крышка
6	Н1-1.2-110х135-1		Манжета 1.2-110x135-1
7	03-54		Втулка
8	3518		Подшипник
9	03-56		Втулка
10	03-57		Шестерня
11	03-21		Шайба
12	013-12-025-358		Болт 3М12х25
13	Н5		Проволока 2,0
14	03-45		Вал
15	В150		Кольцо
16	В225		Кольцо
17	130		Подшипник
18	03-47		Обойма
19	03-46		Муфта
20	03-37		Прокладка
21	03-38		Прокладка
22	03-39		Прокладка
23	03-44		Стакан
24	3612		Подшипник
25	03-43		Прокладка
26	03-41		Шайба
27	Н4		Проволока 1,0
28	013-10-025-358		Болт 3М10х25
29	03-42		Крышка
30	Н2-10-65Г		Шайба 10
31	013-10-055-158		Болт М10х55

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
