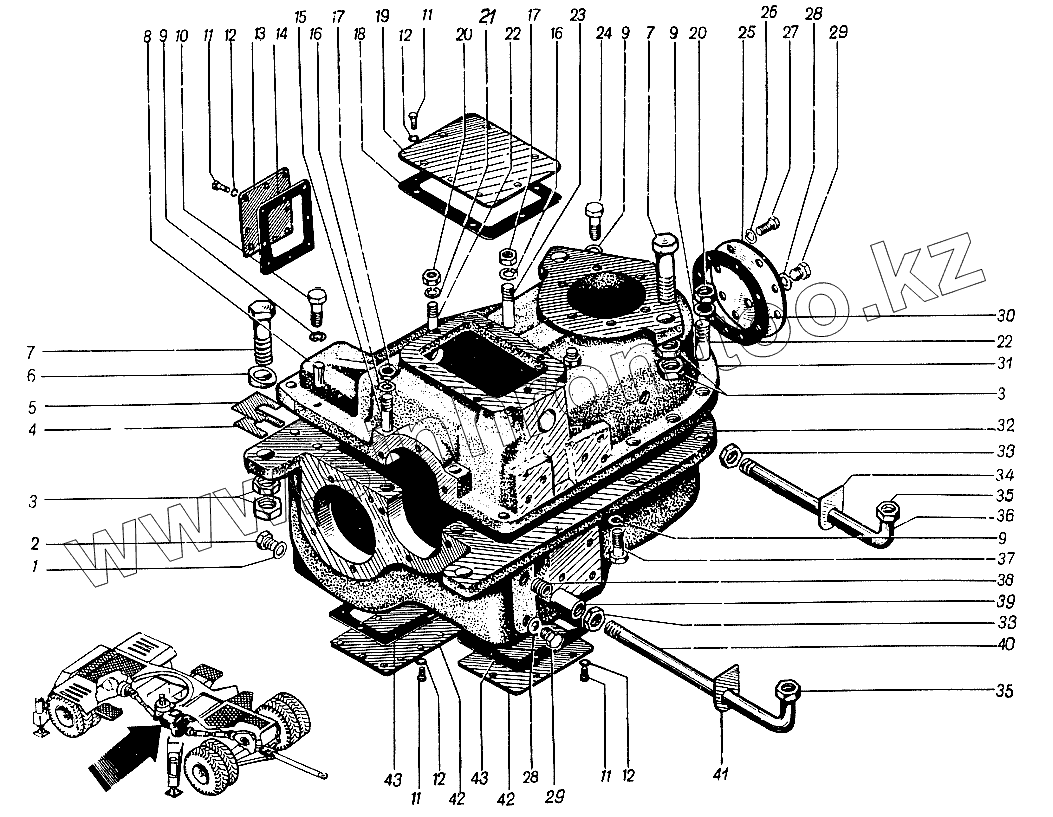

Каталог запасных частей к технике: ЮрМаш КС-4361А. Коробка перемены передач 4361А.03

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
6
7
7
8
9
9
9
9
10
11
11
11
11
12
12
12
12
13
14
15
16
16
17
17
18
19
20
20
21
22
22
23
24
25
26
27
28
28
29
29
30
31
32
33
33
34
35
35
36
37
38
39
40
41
42
42
43
43
Позиция на иллюстрации Заводской номер детали Название детали
1 02-36 Шайба
2 03-143 Пробка
3 051-030-105 Гайка М30
4 03-73 Прокладка
5 03-74 Прокладка
6 03-142 Шайба
7 03-135 Болт М30х140
8 122-16-060-445 Штифт 16x60
9 Н2-16-65Г Шайба 16
10 013-16-050-158 Болт М16х50
11 013-08-016-158 Болт М8х16
12 Н2-8-65Г Шайба 8
13 03-71 Крышка
14 03-72 Прокладка
15 106-20-110-158 Шпилька М20х110
16 Н2-20-65Г Шайба 20
17 051-020-105 Гайка М20
18 03-49 Прокладка
19 03-48 Крышка
20 051-016-105 Гайка М16
21 Н2-16-65Г Шайба 16
22 013-16-080 Болт М16х80
23 03-83 Шпилька
24 013-16-070-158 Болт М16х70
25 03-80 Крышка
26 Н2-10-65Г Шайба 10
27 013-10-025-158 Болт М10х25
28 03-138 Шайба
29 03-58 Пробка
30 03-8 Прокладка
31 03-82 Корпус
32 03-81 Корпус
33 Г351-020-45 Контргайка 0-20
34 03-65 Платик
35 27-66 Заглушка
36 03-64 Труба
37 013-16-060-158 Болт М16х60
38 Н7 Ниппель 0-20
39 Н8 Муфта короткая 0-20
40 03-66 Труба
41 03-67 Платик
42 03-68 Крышка
43 03-69 Прокладка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
