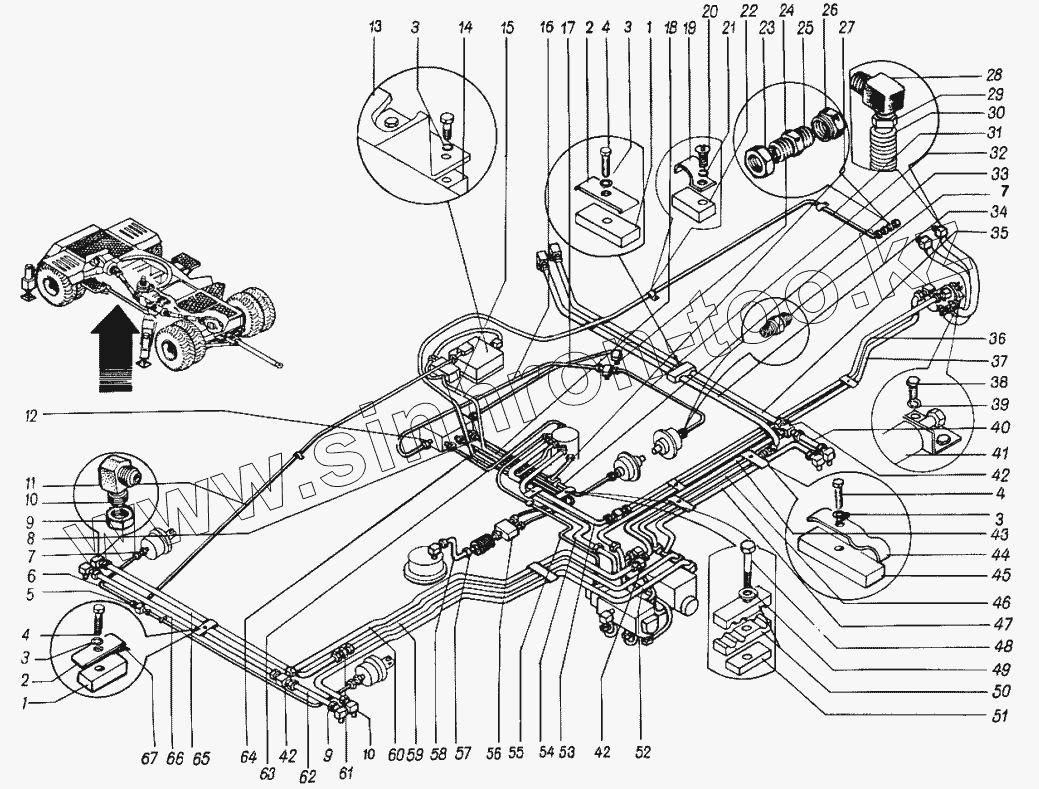

Каталог запасных частей к технике: ЮрМаш КС-4361А. Гидропневмооборудование ходовой части 4361А.04
1
1
2
2
3
3
3
3
4
4
4
5
6
7
7
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 24-14 | Платик | |
| 2 | 24-9 | Скоба | |
| 3 | Н2-10-65Г | Шайба 10 | |
| 4 | 013-10-030-158 | Болт М10х30 | |
| 5 | 50-29 | Тройник | |
| 6 | 04-270 | Труба | |
| 7 | 20-107 | Штуцер | |
| 8 | 04-360 | Труба | |
| 9 | 04-237 | Гайка | |
| 10 | 04-238 | Уголок | |
| 11 | 04-280 | Труба | |
| 12 | 04-900 | Клапан перепускной | |
| 13 | 11.3531010-40 | Воздухораспределитель | |
| 14 | 04-245 | Планка | |
| 15 | 04-340 | Труба | |
| 16 | 04-410 | Труба | |
| 17 | 04-400 | Труба | |
| 18 | 04-300 | Труба | |
| 19 | 23-88 | Скоба | |
| 20 | 031-06-012-148 | Винт М6х12 | |
| 21 | Н2-6-65Г | Шайба 6 | |
| 22 | 04-39 | Планка | |
| 23 | 052-018-604 | Гайка М18х1,5 | |
| 24 | 50-32 | Тройник | |
| 25 | 50-48 | Штуцер | |
| 26 | 04-8 | Пробка | |
| 27 | 04-380 | Труба | |
| 28 | 04-42 | Уголок | |
| 29 | Н.036.83.140 | Рукав | |
| 30 | 04-3 | Оболочка | |
| 31 | 04-420 | Труба | |
| 32 | 04-430 | Труба | |
| 33 | 04-390 | Труба | |
| 34 | 04-140 | Маслопровод | |
| 35 | 04-150 | Маслопровод | |
| 36 | 04-130 | Маслопровод | |
| 37 | 04-120 | Маслопровод | |
| 38 | 013-08-016-158 | Болт М8х16 | |
| 39 | Н2-8-65 | Шайба 8 | |
| 40 | 04-200 | Маслопровод | |
| 41 | 04-590 | Вентиль | |
| 42 | 04-2 | Тройник | |
| 43 | 04-110 | Маслопровод | |
| 44 | 04-28 | Скоба | |
| 45 | 04-29 | Платик | |
| 46 | 04-100 | Маслопровод | |
| 47 | 04-90 | Маслопровод | |
| 48 | 013-08-040-158 | Болт М8х40 | |
| 49 | 131-108-15-02 | Шайба 8х1,5 | |
| 50 | 23-83 | Колодка | |
| 51 | 15-47 | Планка | |
| 52 | 04-30 | Маслопровод | |
| 53 | 04-80 | Маслопровод | |
| 54 | 04-70 | Маслопровод | |
| 55 | 04-240 | Труба | |
| 56 | 04-560 | Клапан | |
| 57 | 23-93 | Штуцер | |
| 58 | 04-290 | Труба | |
| 59 | 04-40 | Маслопровод | |
| 60 | 04-50 | Маслопровод | |
| 61 | 24-8 | Штуцер | |
| 62 | 04-190 | Маслопровод | |
| 63 | 04-370 | Труба | |
| 64 | 04-310 | Труба | |
| 65 | 04-10 | Маслопровод | |
| 66 | 04-20 | Маслопровод | |
| 67 | 11-20-7 | Лента, длина 15 м |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
