Каталог запасных частей к технике: Yuchai YC55. HYDRAULIC SYSTEM FOR PLATFORM 4

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

5

6

7

8

8

9

10

11

12

13

14

16

17

18

19

20

21

22

23

24

25

26

27

28

29

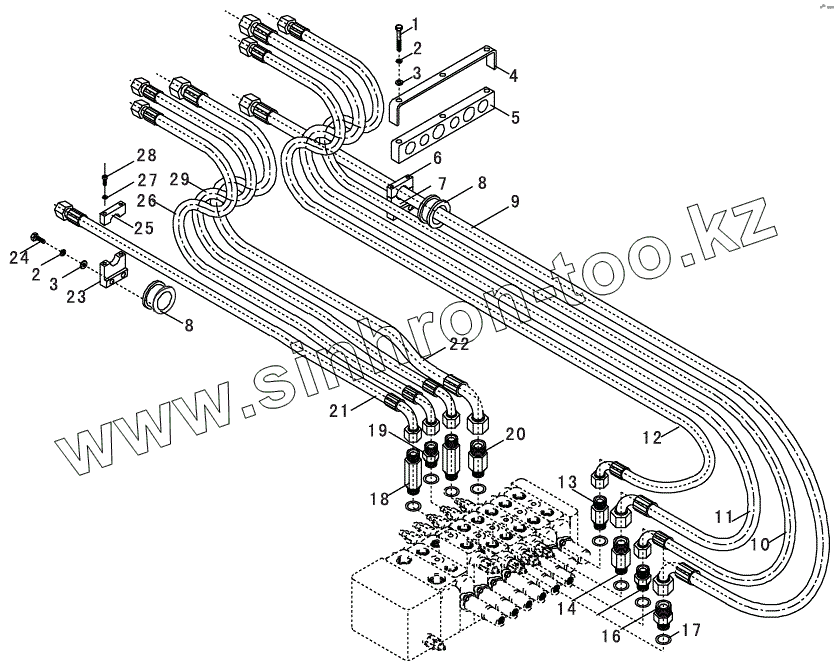

Позиция на иллюстрации	Заводской номер детали		Название детали
1	GB/T5783		Bolt
2	GB/T93		Washer
3	GB/T97.1		Washer
4	850-0500016		Pipe clamp seat
5	850-0500015		Pipe clamp
6	850-9500008		Pipe clamp seat
7	850-9500007		Pipe clamp seat
8	850-9500004		Rubber cover
9	850-0542000		Rubber pipe assembly
10	850-0543000		Rubber pipe assembly
11	850-0544000		Rubber pipe assembly
12	850-0546000		Rubber pipe assembly
13	850-0500003		Bolt tie-in
14	855-0500014		Bolt tie-in
15	850-0500022		Bolt tie-in
16	860A-0500003		Bolt tie-in
17	GB1235		Osealring
18	850-0500004		Bolt tie-in
19	850-0500021		Bolt tie-in
20	850-0500014		Bolt tie-in
21	850-0547000		Rubber pipe assembly
22	850-0545000		Rubber pipe assembly
23	850-9500006		Pipe clamp seat
24	GB5783		Bolt
25	850-9500009		Pipe clamp seat
26	850-0549000		Rubber pipe assembly
27	GB/T93		Washer
28	GB/T70		Bolt
29	850-0548000		Rubber pipe assembly

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
