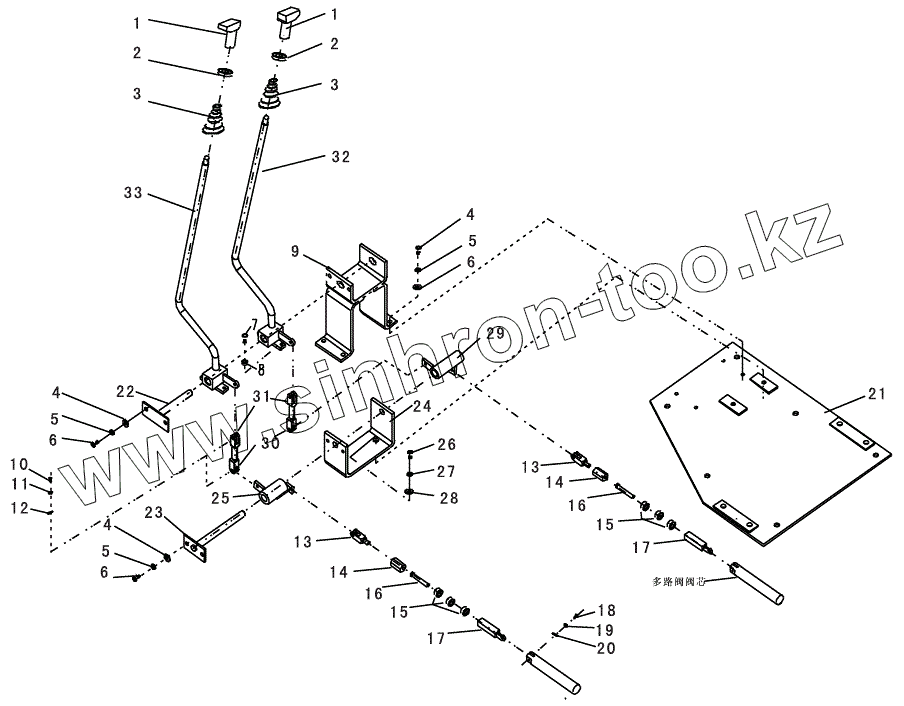

Каталог запасных частей к технике: Yuchai YC55. HOOF FRAMEWORK
1
1
2
2
3
3
4
4
4
5
5
5
6
6
6
7
8
9
10
11
12
13
13
14
14
15
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 810-0620000 | Hamdle boom | |
| 2 | GB/T6172 | Hexangular | |
| 3 | 810-0600011 | Dstproof cotpy | |
| 4 | 0206-000800016-63 | Bolt | |
| 5 | GB/T93 | Washer | |
| 6 | 0401-008-03 | Washer | |
| 7 | GB/T97.1 | Washer | |
| 8 | GB/T6170 | Cotter pin | |
| 9 | 850-0624000 | Bracket | |
| 10 | GB/T882 | Pin | |
| 11 | GB/T93 | Washer | |
| 12 | GB/T91 | Shaft pin | |
| 13 | 830D-0620003 | Connecting | |
| 14 | 830D-0620009 | Axis copy | |
| 15 | GB/T6170 | Cotter pin | |
| 16 | 830D-062001 1 | Screw | |
| 17 | 850-0620003 | Connecting fork | |
| 18 | 855-0620004 | Pin | |
| 19 | GB/T97.1 | Washer | |
| 20 | GB/T91 | Shaft pin | |
| 21 | 850-0625000 | Valve frame plank | |
| 22 | 830D-0614000 | Fastness pin of hoof | |
| 23 | 850-0626000 | Supporting Pin | |
| 24 | 850-0620001 | Supporting Plank | |
| 25 | 850-0623000 | Left sleeve assembly | |
| 26 | GB/T5783A | Bolt | |
| 27 | GB/T93 | Washer | |
| 28 | GB/T97.1 | Washer | |
| 29 | 850-0622000 | Right sleeve assembly | |
| 30 | 830D-0620002 | Connecting fork | |
| 31 | 850-0620002 | Connecting fork | |
| 32 | 830D-0624000 | Right Framework assembly | |
| 33 | 850-0621000 | Left Framework assembly |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
