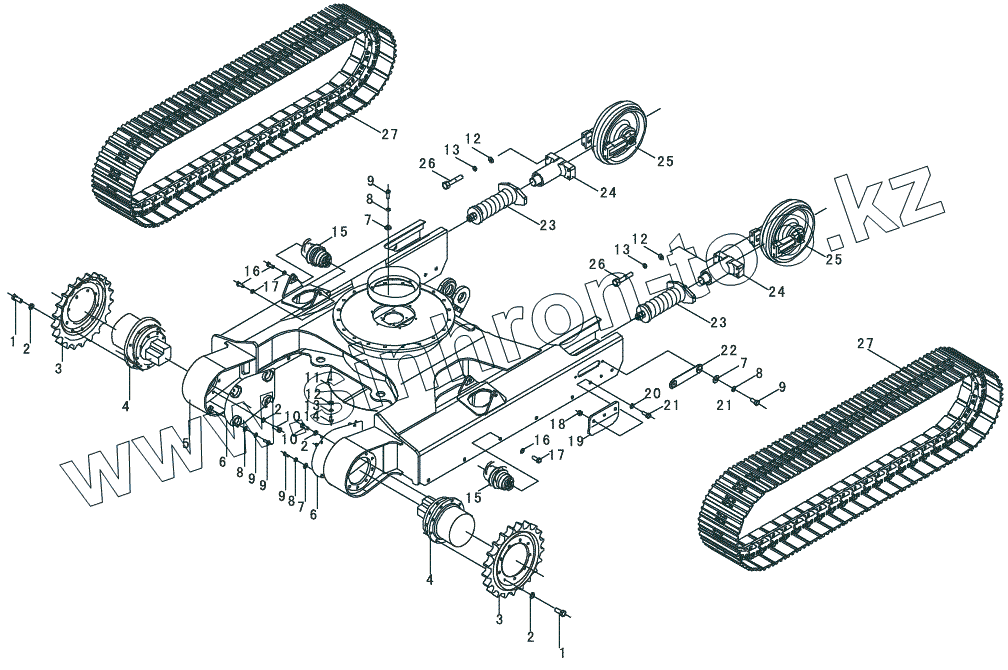

Каталог запасных частей к технике: Yuchai YC55. CHASSIS ASSEMBLY
1
1
2
2
2
2
3
3
4
4
5
6
6
7
7
7
8
8
8
8
9
9
9
9
9
10
10
11
12
12
12
13
13
13
14
15
15
16
16
17
17
18
19
20
21
21
22
23
23
24
24
25
25
26
26
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB/T5783A | Bolt | |
| 2 | GB/T 93 | Spring washer | |
| 3 | 850-0100001 | Driving wheel | |
| 4 | Traveling motor | Traveling motor | |
| 5 | 850-0101000 | Chassis assembly | |
| 6 | 850-0106000 | Motor shield | |
| 7 | GB/T97.1 | Washer | |
| 8 | GB/T 93 | Spring washer | |
| 9 | GB/T5783A | Bolt | |
| 10 | GB/T5783A | Bolt | |
| 11 | 850-0107000 | Sealed ring | |
| 12 | GB/T97.1 | Washer | |
| 13 | GB/T 93 | Spring washer | |
| 14 | GB/T5783A | Bolt | |
| 15 | 850-0104000 | Idler assembly | |
| 16 | GB/T 93 | Washer | |
| 17 | GB/T5783A | Bolt | |
| 18 | GB/T 6170 | Nut | |
| 19 | 850-010003 | Guard Track | |
| 20 | GB/T 93 | Washer | |
| 21 | GB/T5783A | Bolt | |
| 22 | 850-0108000 | Cover plate | |
| 23 | 850-0102300 | Tension spring assembly | |
| 24 | 850-0102200 | Tension spring assembly | |
| 25 | 850-0102100 | Front idler assembly | |
| 26 | GB/T5783A | Bolt | |
| 27 | 850-0103000 | Crawler |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
