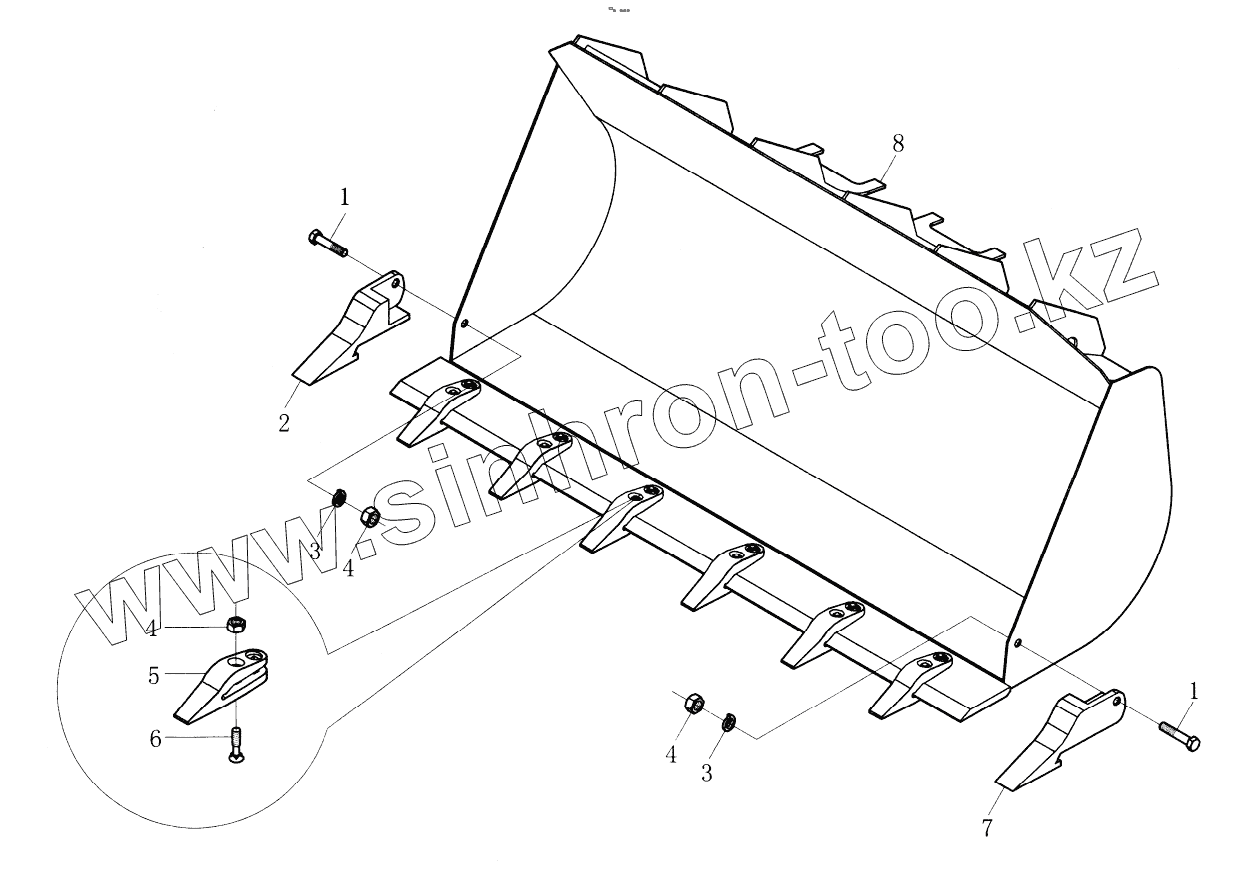

Каталог запасных частей к технике: YTO ZL50F. Working Device
1
1
2
3
3
4
4
4
5
6
7
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB10-1988 | Bolt M20x70-Zn.D | |
| 2 | ZL50C-\.17F.1-5 | Right teeth | |
| 3 | GB93-1987 | Washer 18 | |
| 4 | GB/T6170-2000 | Nut M10 | |
| 5 | ZL50C-II.17E.1-5 | Teeth | |
| 6 | GB/T8-1988 | Square bolt M20x80-8.8 | |
| 7 | ZL50C-\.17F.1-6 | Left teeth | |
| 8 | ZL50F.17.1.1 | Bucket weldment | |
| 9 | GB/T5783-2000 | Bolt M12x40-Zn.D | |
| 10 | GB/T93-1987 | Washer 12-Zn.D | |
| 11 | ZL50F.17.2-8 | Washer | |
| 12 | GB1152-1989 | Grease nipple M10x1 | |
| 13 | ZL50F.17.1.2 | Bucket lower pin shaft | |
| 14 | ZL50F.17.2.1 | Sealing ring | |
| 15 | ZL50F.17.2-1 | Bucket shaft cover | |
| 16 | ZL50F.17.2.3 | Pull pole | |
| 17 | ZL50F.17.2.4 | Swing arm pin | |
| 18 | ZL50F.17.2-9 | Washer | |
| 19 | ZL50F.17.2.5-a | Swing arm | |
| 20 | ZL50F.17.1.3 | Bucket upper pin shaft | |
| 21 | ZL50F.17.2.2 | Sealing ring | |
| 22 | ZL50F.17.2-2 | Pull pole shaft cover | |
| 23 | Z150F.17.2.9 | Swing arm weldment | |
| 24 | ZL50F.17.2.8 | Sealing ring | |
| 25 | ZL50F.17.2-4 | Swing arm tank cover | |
| 26 | ZL50F.17.2-7 | Axle shaft cover | |
| 27 | ZL50F.17.2-5 | Washer | |
| 28 | ZL50F.17.2-6 | Washer | |
| 29 | ZL50F.17.2.7 | Swing arm central pin | |
| 30 | ZL50F.17.2.6 | Sealing ring | |
| 31 | ZL50F.17.2-3 | Swing arm shaft cover |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
