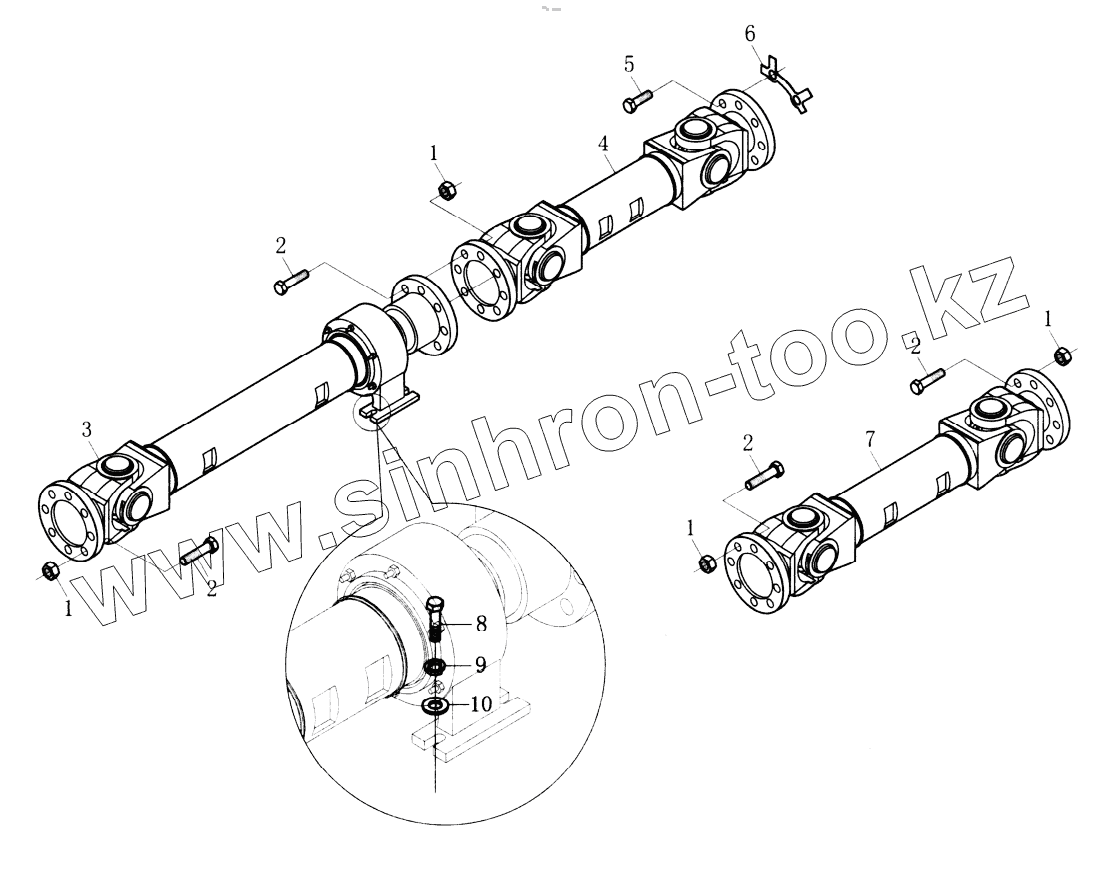

Каталог запасных частей к технике: YTO ZL50F. Transmission Shaft
1
1
1
1
2
2
2
2
3
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB/T889.2-2000 | Nut M20x2 | |
| 2 | GB/T5785-2000 | Bolt M20x2x135-10.9-Zn.D | |
| 3 | ZL50F.10.1 | Central support transmission shaft assy | |
| 4 | ZL50F.10.2 | Central transmission shaft assy | |
| 5 | GB/T5786-2000 | Bolt M12x1.25x30-10.9-Zn.D | |
| 6 | ZL50F.10-1 | Locking piece | |
| 7 | ZL50F.10.3 | Rear transmission shaft assy | |
| 8 | GB/T5783-2000 | Bolt M12x40-Zn.D | |
| 9 | GB/T93-1987 | Washer 12-Zn.D | |
| 10 | GB/T97.1-2002 | Washer 8-Zn.D |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
