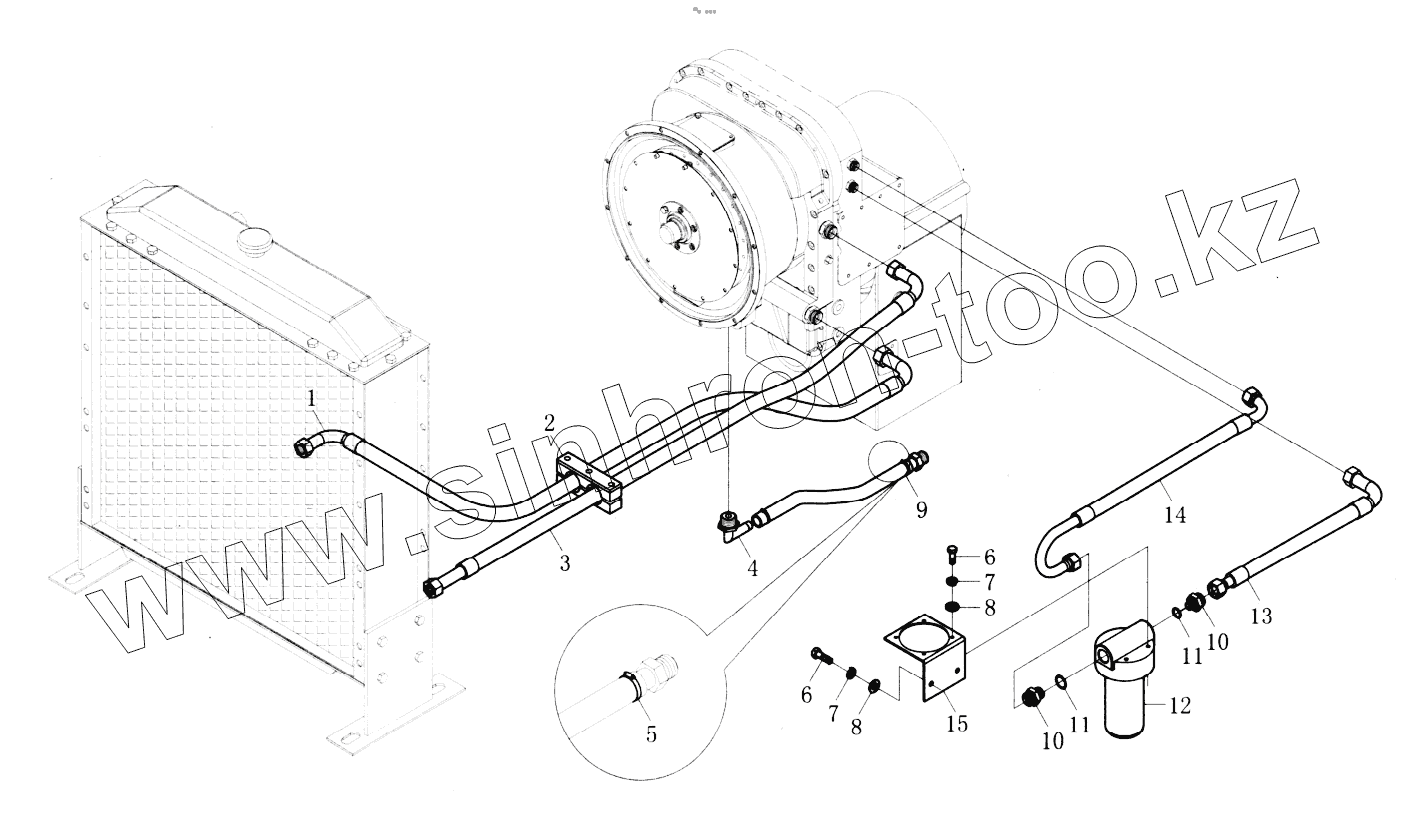

Каталог запасных частей к технике: YTO ZL50F. Torque Converter Gearbox And Oil Pipe Line
1
2
3
4
5
6
6
7
7
8
8
9
10
10
11
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ZL50F.04.2.4 | Radiator oil return pipe | |
| 2 | ZL50F.13.21 | Locking clamp | |
| 3 | ZL50F.04.2.1 | Radiator oil inlet pipe | |
| 4 | ZL50F.04.2.5 | Tie-in | |
| 5 | JB/ZQ3777-1986 | Clamp 22-32 | |
| 6 | GB/T5783-2000 | Bolt M12x40-Zn.D | |
| 7 | GB/T93-1987 | Washer 12-Zn.D | |
| 8 | GB/T97.1-2002 | Washer 8-Zn.D | |
| 9 | ZL/50F.04.2-1 | Oil pipe | |
| 10 | GB/T3733.2-1983 | Tie-in G28 | |
| 11 | JB/T982-1977 | Washer 33 | |
| 12 | SFM-360 | Low pressure filter | |
| 13 | ZL50F.04.2.3 | Filter oil return pipe | |
| 14 | ZL50F.04.2.2 | Filter oil inlet pipe | |
| 15 | Support | Support |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
