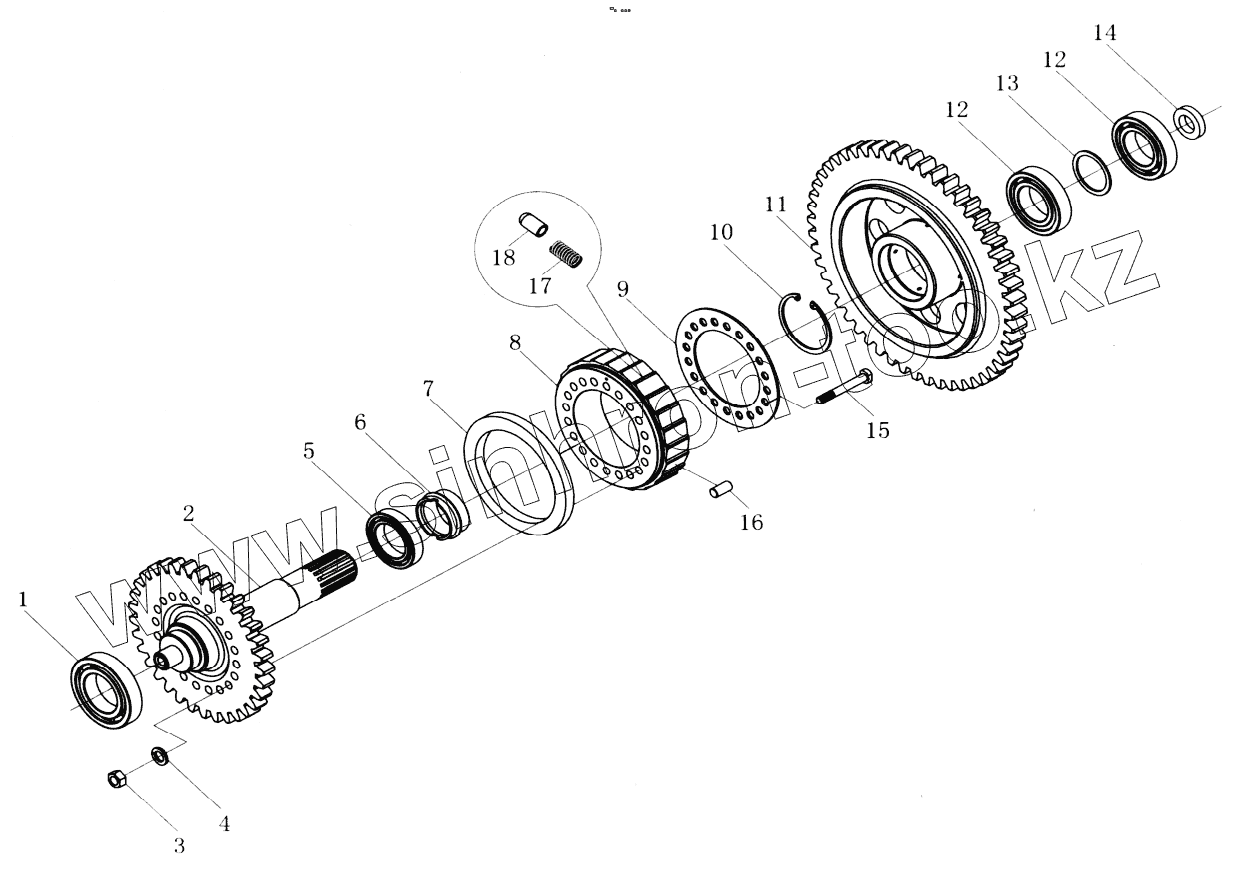

Каталог запасных частей к технике: YTO ZL50F. Gearbox (II) 2nd Shaft Assy
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB 276-89 | Bearing 210 | |
| 2 | 403203 | Central inlet shaft | |
| 3 | GB 6171-86 | Nut M10x1 | |
| 4 | GB 859-87 | Washer 10 | |
| 5 | GB 276-89 | Bearing 210 | |
| 6 | 403210 | Separation cover | |
| 7 | 403205A | Roller left retaining ring | |
| 8 | 403209 | Inner wheel | |
| 9 | 403206 | Roller right retaining ring | |
| 10 | GB 893.1-86 | Retaining ring 80 | |
| 11 | 403208A | Outer gear | |
| 12 | GB 276-89 | Bearing 210 | |
| 13 | 403211 | Separation ring | |
| 14 | 403212 | Adjusting ring | |
| 15 | 403201 | Bolt | |
| 16 | 403207A | Roller 15x32 | |
| 17 | 403204A | Spring | |
| 18 | 403202A | Spring seat |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
