Каталог запасных частей к технике: YTO ZL50F. Drive Axle Installation

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано KC125 Мост X1204 (2013) ZL50F

Схема > Не выбрано Engine And Radiator Installation Throttle Control Device Torque Converter And Gearbox Assy Hydraulic Torque Converter Torque Converter And Gearbox Assy (II) Gearbox Gearbox (I) 1st Shaft Assy Gearbox (II) 2nd Shaft Assy Gearbox (III) 3rd Shaft Assy Gearbox (IV) 4th Shaft Assy Gearbox (V) Oil Container Lower Case Assy Gearbox (VI) Planetary set Gearbox (VII) Speed Change Valve Gearbox (VIII) Gear Pump Torque Converter Gearbox And Oil Pipe Line Gearshift Control Device Air Brake System Brake System Transmission Shaft Drive Axle Installation Turning Hydraulic System Turning Hydraulic System Turning Hydraulic System Working Device Hydraulic System Working Device Hydraulic System Working Device Hydraulic System Working Device Hydraulic System Cab And Engine Cover Assy Cab And Engine Cover Assy Cab And Engine Cover Assy Rim Tyre Device Frame Assy Frame Assy Frame Assy Frame Assy Working Device Working Device Diesel Tank And Installation Hydraulic Tank Heating Device Installation Air-condition Installation Electric Device And Instruments On-vehicle Tools

1

2

3

4

5

6

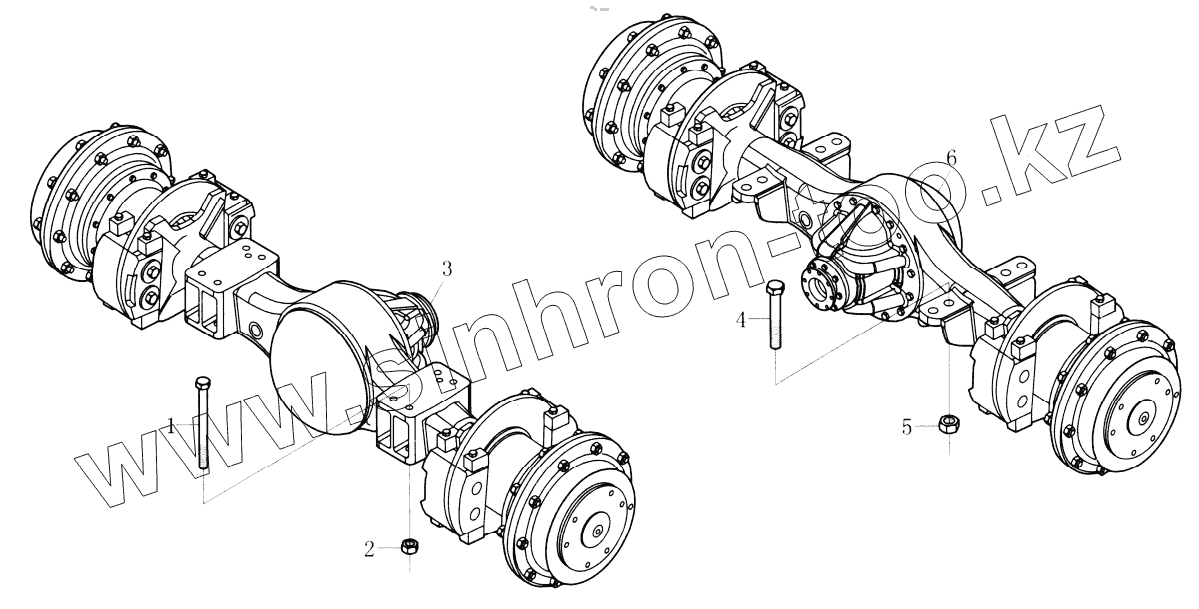

Позиция на иллюстрации	Заводской номер детали		Название детали
1	GB/T5785-2000		Bolt M20x2x135-10.9-Zn.D
2	GB/T889.2-2000		Nut M20x2
3	18MRF-C216NZEF		Front axle assy
4	GB/T5782-2000		Bolt M8x65-Zn.D
5	GB/T889.1-2000		Nut M30
6	18MRF-C216SA		Rear axle assy

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
