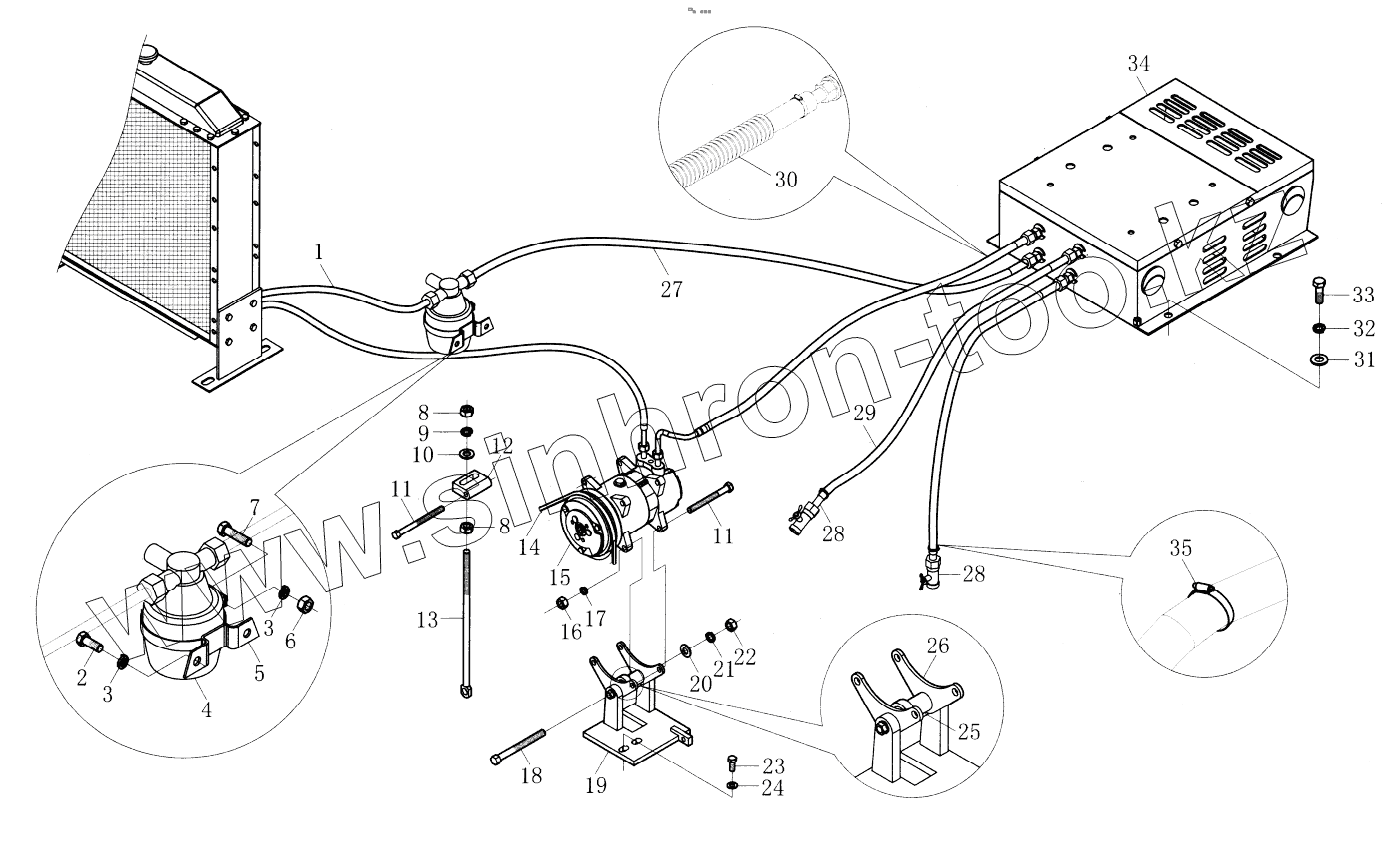

Каталог запасных частей к технике: YTO ZL50F. Air-condition Installation
1
2
3
3
4
5
6
7
8
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GQT18/3-011 | Refrigerant pipe assembly | |
| 2 | GB/T5783-1986 | Bolt M10x35-Zn.D | |
| 3 | GB/T93-1987 | Washer 12-Zn.D | |
| 4 | GQT33A-033 | Tank assy | |
| 5 | GQT7-052 | Tank clamp | |
| 6 | GB6170-198 | Nut M6-Zn.D | |
| 7 | GB5783-1986 | Bolt M10x30 | |
| 8 | GB/T6170-2000 | Nut M10 | |
| 9 | GB/T93-1987 | Washer 12-Zn.D | |
| 10 | GB/T97.1-1985 | Washer 20 | |
| 11 | GB/T5783-1986 | Bolt M10x35-Zn.D | |
| 12 | ZL50F.26-1 | Tensior plate | |
| 13 | Adjusting pole | Adjusting pole | |
| 14 | GB/T1171-1989 | Tri-belt A-940 | |
| 15 | SE5H14 | Compressor | |
| 16 | GB/T6170-1986 | Nut M10 | |
| 17 | GB/T93-1987 | Washer 12-Zn.D | |
| 18 | GB/T5783-1986 | Bolt M10x35-Zn.D | |
| 19 | ZL50D-11.26-3 | Compressor support | |
| 20 | GB/T97.1-1985 | Washer 20 | |
| 21 | GB/T93-1987 | Washer 12-Zn.D | |
| 22 | GB/T6170-1986 | Nut M16 | |
| 23 | GB898-1988 | Screw plug M12x40 | |
| 24 | GB/T97.1-1985 | Washer 20 | |
| 25 | ZL50D-II.26-3 | Round pipe | |
| 26 | ZL50D-II.26-2 | Support plate | |
| 27 | GQT18/3-012 | Refrigerant pipe assembly | |
| 28 | Wn-4003-F-100 | Heating device switch 3/8 | |
| 29 | HG4-549-1982 | Water pipe 16x3x3000 | |
| 30 | ZL50D-II.26-5 | Protecting wire cover | |
| 31 | GB/T97.1-1985 | Washer 20 | |
| 32 | GB/T93-1987 | Washer 12-Zn.D | |
| 33 | GB/T5783-2000 | Bolt M12x40-Zn.D | |
| 34 | Air-condition assy | Air-condition assy | |
| 35 | JK19-29 | Clamp |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
