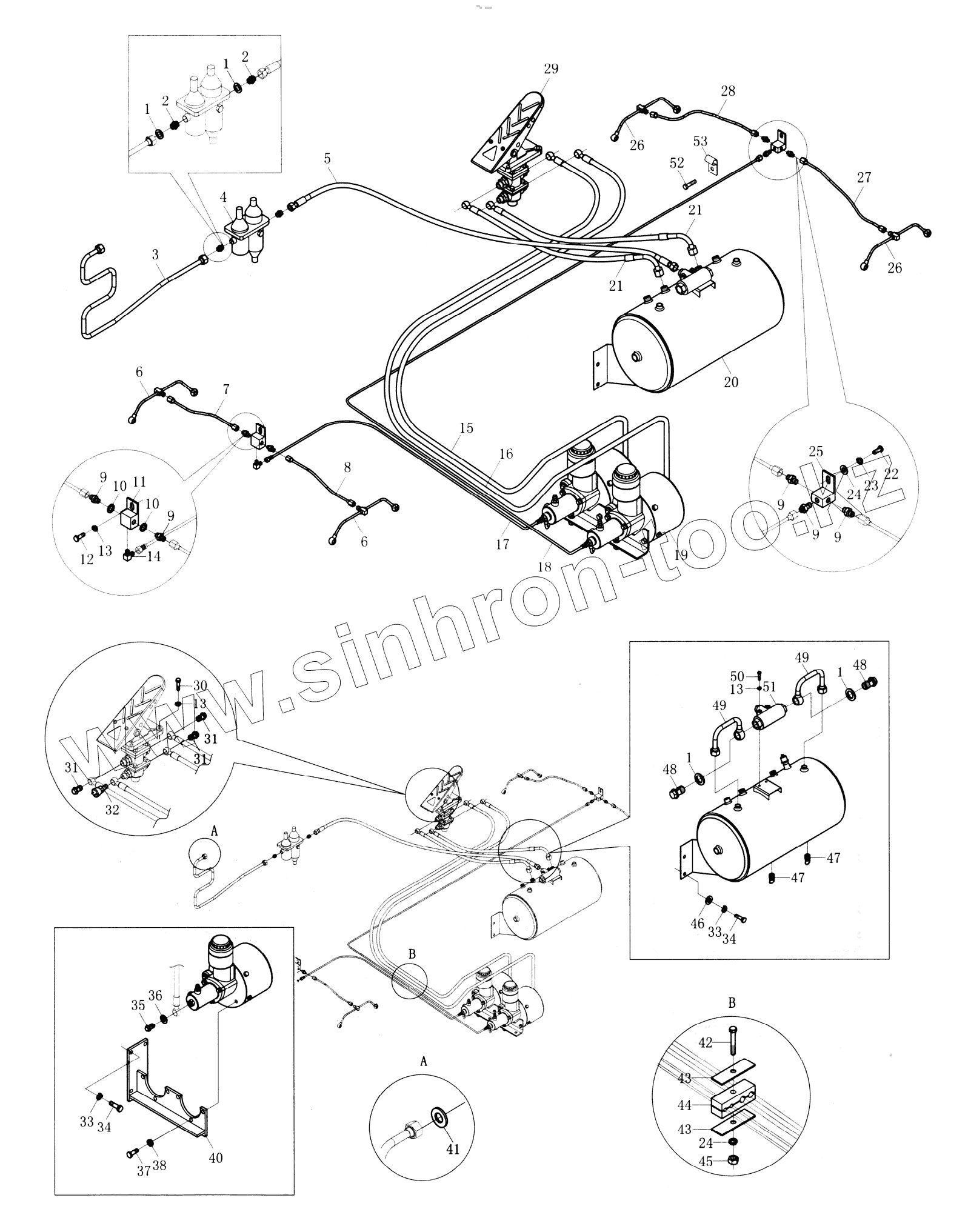

Каталог запасных частей к технике: YTO ZL50F. Air Brake System
1
1
1
1
2
2
3
4
5
6
6
7
8
9
9
9
9
9
10
10
11
12
13
13
13
14
15
16
17
18
19
20
21
21
22
23
24
24
25
26
26
27
28
29
30
31
31
31
32
33
33
34
34
35
36
37
38
40
41
42
43
43
44
45
46
47
47
48
48
49
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ZL50F.08-3 | Sealing washer | |
| 2 | ZL50F.08-2 | Transition tie-in | |
| 3 | ZL50F.08.1 | Air inlet pipe | |
| 4 | ZL50F.08.3 | Valve separating oil from water | |
| 5 | ZL50F.08.4 | Air outlet pipe of separating oil from water device | |
| 6 | ZL50F.08.19 | Rear axle pliers braking pipe | |
| 7 | ZL50F.08.20 | Rear axle left braking pipe | |
| 8 | ZL50F.08.18 | Rear axle right braking pipe | |
| 9 | ZL50F.08-7 | Transition tie-in | |
| 10 | JB982-77 | Washer 14-Zn.D | |
| 11 | ZL50F.08.17 | Rear brakinf pipe tri-tie-in | |
| 12 | GB/T5783-2000 | Bolt M12x40-Zn.D | |
| 13 | GB/T93-1987 | Washer 12-Zn.D | |
| 14 | ZL50F.08.16 | Adjusting tie-in assembly | |
| 15 | ZL50F.08.9 | No.4 power pump air inlet pipe | |
| 16 | ZL50F.08.23 | No.3 power pump air inlet pipe | |
| 17 | ZL50F.08.15 | No.1 rear axle braking pipe | |
| 18 | ZL50F.08.14 | No.2 front axle braking pipe | |
| 19 | ZL50F.08.12 | Air power pump | |
| 20 | ZL50F.08.7 | Air storage tank | |
| 21 | ZL50F.08.8 | Outlet pipe of air storage tank | |
| 22 | GB/T5783-2000 | Bolt M12x40-Zn.D | |
| 23 | GB/T93-1987 | Washer 12-Zn.D | |
| 24 | GB/T97.1-1985 | Washer 20 | |
| 25 | ZL50F.08.26 | Braking tri-tie-in | |
| 26 | ZL50F.08.27 | Front axle pliers braking pipe | |
| 27 | ZL50F.08.25 | Front axle right braking pipe | |
| 28 | ZL50F.08.24 | Front axle left braking pipe | |
| 29 | ZL50F.08.10 | Foot braking valve T138B(FT)-3514002 | |
| 30 | GB/T5783-2000 | Bolt M12x40-Zn.D | |
| 31 | ZL50F.08-5 | Joint bolt | |
| 32 | ZL50F.08.11 | Pressure switch SLC-3527002 | |
| 33 | GB93-1987 | Washer 18 | |
| 34 | GB/T5783-2000 | Bolt M12x40-Zn.D | |
| 35 | ZL50F.08-6 | Joint bolt | |
| 36 | JB982-77 | Washer 14-Zn.D | |
| 37 | GB/T5783-2000 | Bolt M12x40-Zn.D | |
| 38 | GB/T93-1987 | Washer 12-Zn.D | |
| 40 | ZL50F.08.13 | Power pump support | |
| 41 | ZL50F.08-1 | Sealing washer | |
| 42 | GB/T5783-2000 | Bolt M12x40-Zn.D | |
| 43 | ZL50F.08.22-1 | Board | |
| 44 | ZL50F.08.22-2 | Pipe clamp | |
| 45 | GB/T6170-2000 | Nut M10 | |
| 46 | GB97.1-1985 | Flat washer 8-140HV-Zn.D | |
| 47 | ZL50F.08.21 | Water outlet valve | |
| 48 | ZL50F.08-4 | Joint bolt | |
| 49 | ZL50F.08.6 | Joint pipe | |
| 50 | GB/T5782-2000 | Bolt M8x65-Zn.D | |
| 51 | ZL50F.08.5 | Double-loop safety valve JN162(FT)-3515002 | |
| 52 | ZL50F.08-8 | Clamp | |
| 53 | GB/T5783-2000 | Bolt M12x40-Zn.D |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
