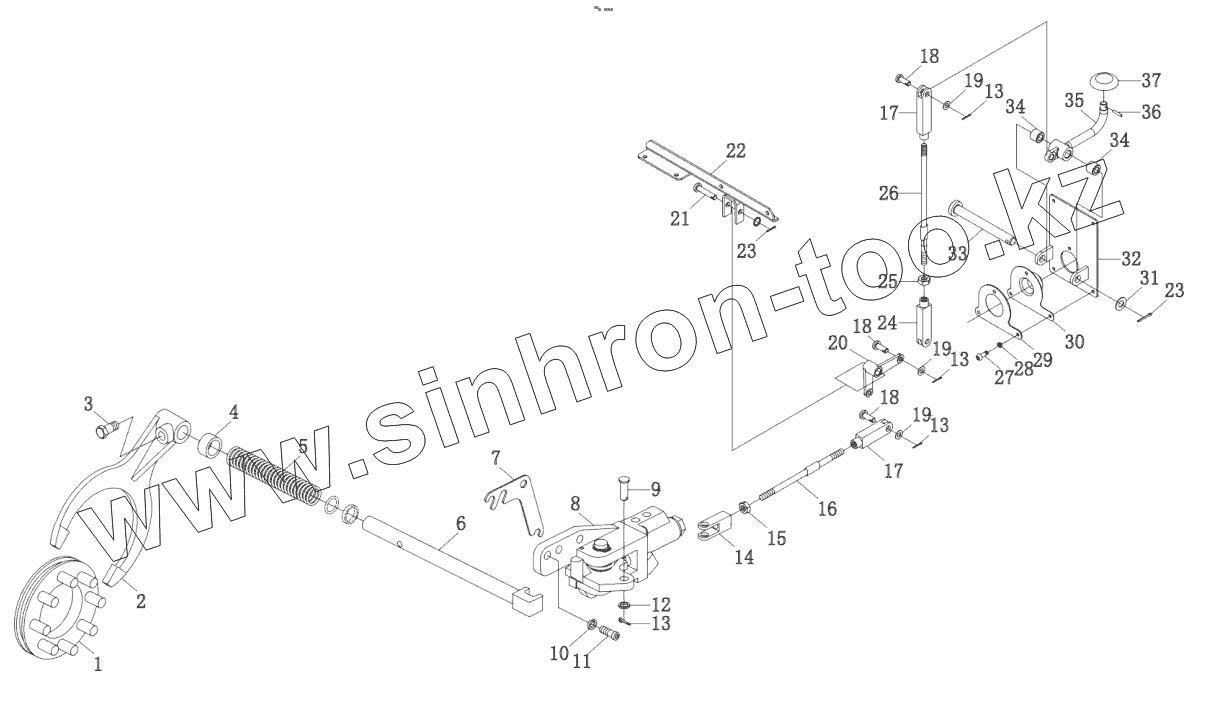

Каталог запасных частей к технике: YTO X1204. Transmission case assembly (RR)-differential lock & control
1
2
3
4
5
6
7
8
9
10
11
12
13
13
13
13
14
15
16
17
17
18
18
18
19
19
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5117247/1.32.608A | Differential lock assembly | |
| 2 | 4993834/1.32.625 | Fork, differential lock | |
| 3 | 44013453/1.29.021 | Screw, fork | |
| 4 | 4993708/1.32.630 | Spacer, spring, differential lock | |
| 5 | 5103778/1.32.629 | Spring, fork, differential lock | |
| 6 | 5128391/1.32.628 | Shaft, fork, differential lock | |
| 7 | 5123691/1.32.739 | Adjuster shim, disengaging mechanism, differential lock | |
| 8 | 5123692/1.32.745 | Hydraulic disengaging mechanism, differential lock | |
| 9 | GB/T882-1986 | Pin shaft B30x90 | |
| 10 | GB/T93-1987 | Washer 12-Zn.D | |
| 11 | GB/T70-1985 | Screw M10x1.25x30 | |
| 12 | GB/T848-1985 | Washer 14-Zn.D | |
| 13 | GB/T91-2000 | Cotter pin 2x12 | |
| 14 | 5112921/1.82.226 | Clevis (RR) | |
| 15 | GB/T6173-2000 | Nut M10x1.25 | |
| 16 | 1204-1.38.101 | Rod I, differential lock | |
| 17 | 15.30.113 | Connector, pull rod (LH) | |
| 18 | GB/T882-1996 | Shaft, Pin B8x28 | |
| 19 | GB/T97.1-2002 | Washer 8-Zn.D | |
| 20 | 1204-1.38.013 | Rocker unit, differential lock | |
| 21 | GB/T882-1986 | Pin shaft B30x90 | |
| 22 | 1204-1.38.015 | Welded bracket unit, Retaining plate, multi-way valve | |
| 23 | GB/T91-2000 | Cotter pin 2x12 | |
| 24 | 15.30.114 | Connector, pull rod (RH) | |
| 25 | GB/T6172-2000 | Nut M10 | |
| 26 | 1204-1.38.102 | Differential lock rod,II | |
| 27 | GB/T818-2000 | Bolt M5x16 | |
| 28 | GB/T93-1987 | Washer 12-Zn.D | |
| 29 | 1204-1.38.111 | Seal hood, differential lock | |
| 30 | 1204-1.38.110 | Seal cover, differential lock | |
| 31 | GB/T848-1985 | Washer 14-Zn.D | |
| 32 | 1204-1.38.014 | Differential lock pedal shaft bracket welded unit | |
| 33 | GB/T882-1986 | Pin shaft B30x90 | |
| 34 | 1204-1.38.109 | Arm unit, pedal, differential lock | |
| 35 | 1204-1.38.012 | Arm unit, pedal, differential lock | |
| 36 | BZ/JHX-SZ | Pin 5x30 | |
| 37 | SZ804.38.502 | Pedal, differential lock |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
