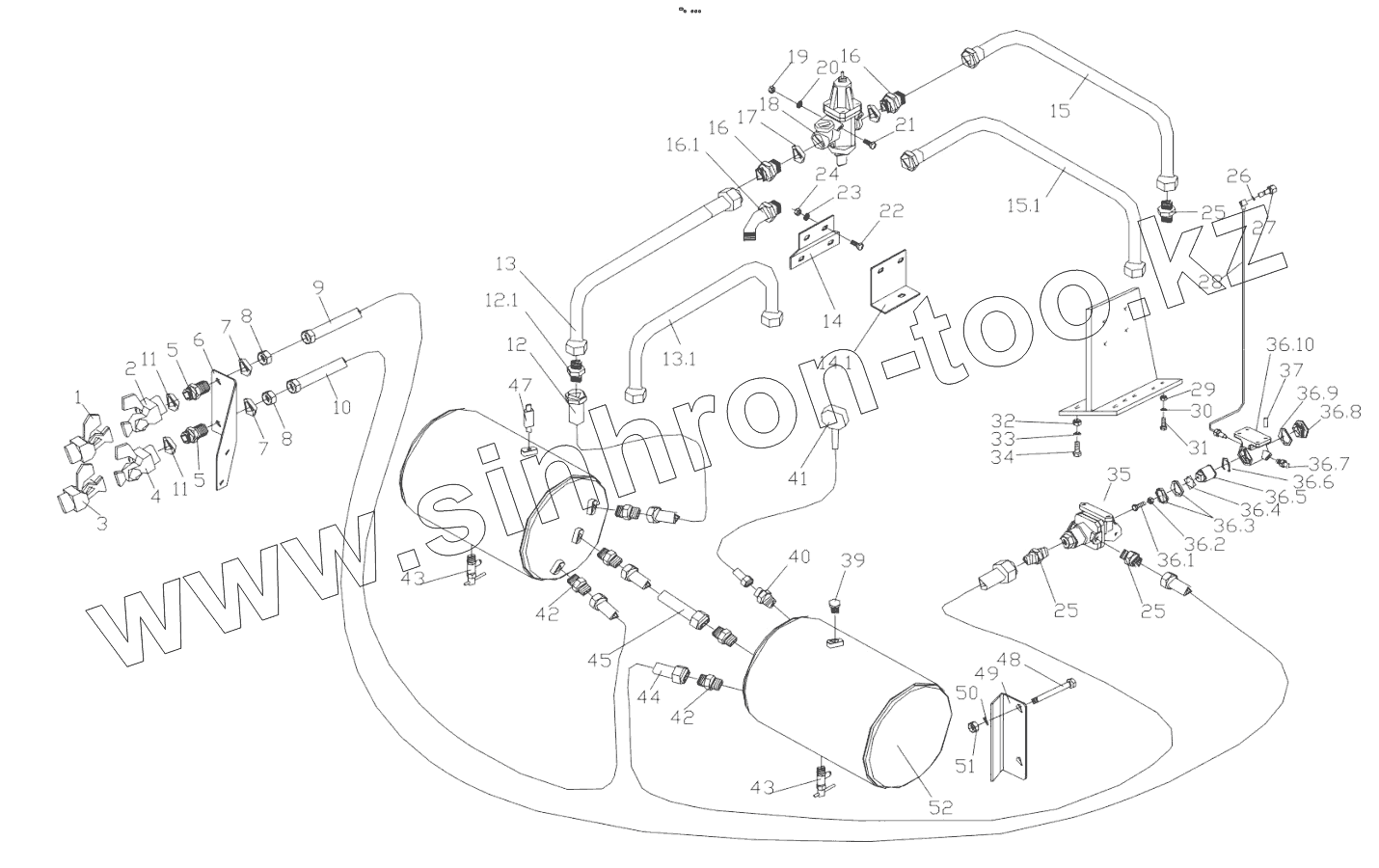

Каталог запасных частей к технике: YTO X1204. Trailer brake system
1
2
3
4
5
5
6
7
7
8
8
9
10
11
11
12
12.1
13
14
15
16
16
16.1
17
18
19
20
21
22
23
24
25
25
25
26
27
28
29
30
31
32
33
34
35
36.1
36.2
36.3
36.4
36.5
36.6
36.7
36.8
36.9
36.1
37
39
40
41
42
42
43
43
44
45
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | VIE952 200 221 0-B | Quick change coupler | |
| 2 | VIE952 200 221 0-A | Quick change coupler | |
| 3 | VIE952 200 222 0-B | Quick change coupler | |
| 4 | VIE952 200 222 0-A | Quick change coupler | |
| 5 | 1254C.80.104 | Pipe joint | |
| 6 | 1254C.80.101 | Bracket, quick connector | |
| 7 | JB/T 982-1977 | Combined gasket22 | |
| 8 | GB6173-2000 | Nut M22x1.5-Zn.D | |
| 9 | SZ1204.80.036 | Connecting pipe assembly, air reservoir-quick change coupler | |
| 10 | SZ1204.80.034 | Connecting pipe assembly, air brake valve-quick change coupler | |
| 11 | JB/T 982-1977 | Combined gasket16 | |
| 12 | SZ1204.80.033 | Connecting pipe assembly, pressure regulating valve-air reservoir | |
| 12.1 | SZ1204.80.304 | Connector | |
| 13 | SZ1204.80.031 | Air outlet pipe assembly, unloading valve | |
| 14 | SZ1204.80.303 | Bracket, unloading valve | |
| 15 | SZ1204.80.030 | Connecting pipe assembly, air compressor-unloading valve | |
| 16 | 1254C.80.103 | Union | |
| 16.1 | 1604-1.80A.012 | O-ring seal combination connector | |
| 17 | JB/T 982-1977 | Combined gasket22 | |
| 18 | MQPca-3511001D | Unloading valve | |
| 19 | GB/T 6170-2000 | Nut M8-Zn.D | |
| 20 | GB/T 7244-1987 | Spring washer 6 | |
| 21 | GB/T 5783-2000 | Bolt M12x25-Zn.D | |
| 22 | GB/T 5783-2000 | Bolt M12x25-Zn.D | |
| 23 | GB/T 93-1987 | Washer 8 | |
| 24 | GB/T 6170-2000 | Nut M8-Zn.D | |
| 25 | SZ1204.80.305 | Connector | |
| 26 | 14607/10298360 | Rectangular cross-section seal ring | |
| 27 | 1.68/8A0806801 | Connecting bolt Hose (LH), master cylinder, brake | |
| 28 | 1.73/881007308 | Control lead, brake fluid pressure | |
| 29 | GB/T 6170-2000 | Nut M8-Zn.D | |
| 30 | GB/T 7244-1987 | Spring washer 6 | |
| 31 | GB/T 5783-2000 | Bolt M12x25-Zn.D | |
| 32 | GB/T 6170-2000 | Nut M8-Zn.D | |
| 33 | GB/T 93-1987 | Washer 8 | |
| 34 | GB/T 5783-2000 | Bolt M12x25-Zn.D | |
| 35 | 1604-1.80.012 | Air brake valve assembly | |
| 36 | 1.73/8A1007301 | Oil pressure control, brake valve | |
| 36.1 | GB/T 5783-2000 | Bolt M12x25-Zn.D | |
| 36.2 | GB/T 6170-2000 | Nut M8-Zn.D | |
| 36.3 | 1.73/881007305 | Dust cover unit | |
| 36.4 | GB/T 1235-1976 | O-ring 37x3.1 | |
| 36.5 | 1.73/881007303 | Piston rod | |
| 36.6 | GB/T 893.1-1986 | Circlip 35 | |
| 36.7 | 1.65.332/5106843 | Bleeder screw | |
| 36.8 | 1.73/8A1007304 | Screw plug | |
| 36.9 | 1.73/881007355 | Washer | |
| 36.1 | 1.73/881007302 | Body, cylinder | |
| 37 | GB/T119.1-1986 | Pin 8x16 | |
| 39 | QC/T381-1999 | Hexagon head tapered plug 3/8 | |
| 40 | 1254C.80.102 | Union | |
| 41 | QY142 | Air pressure gauge | |
| 42 | 1254C.80.109 | Union | |
| 43 | 120-1104012-b | Cock, oil tank | |
| 44 | SZ1204.80.035 | Connecting pipe assembly, air reservoir-air brake valve | |
| 45 | SZ1204.80.037 | Connecting pipe assembly, 2 air reservoirs | |
| 47 | LB007.3.2.0 | Relief valve CA-10 | |
| 48 | 1254C.80.115 | Stay bolt | |
| 49 | 1254C.80.114 | Air cylinder bracket | |
| 50 | GB/T93-1987 | Washer 12-Zn.D | |
| 51 | GB/T6170-2000 | Nut M10 | |
| 52 | 1254C.80.010 | Air cylinder assembly |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
