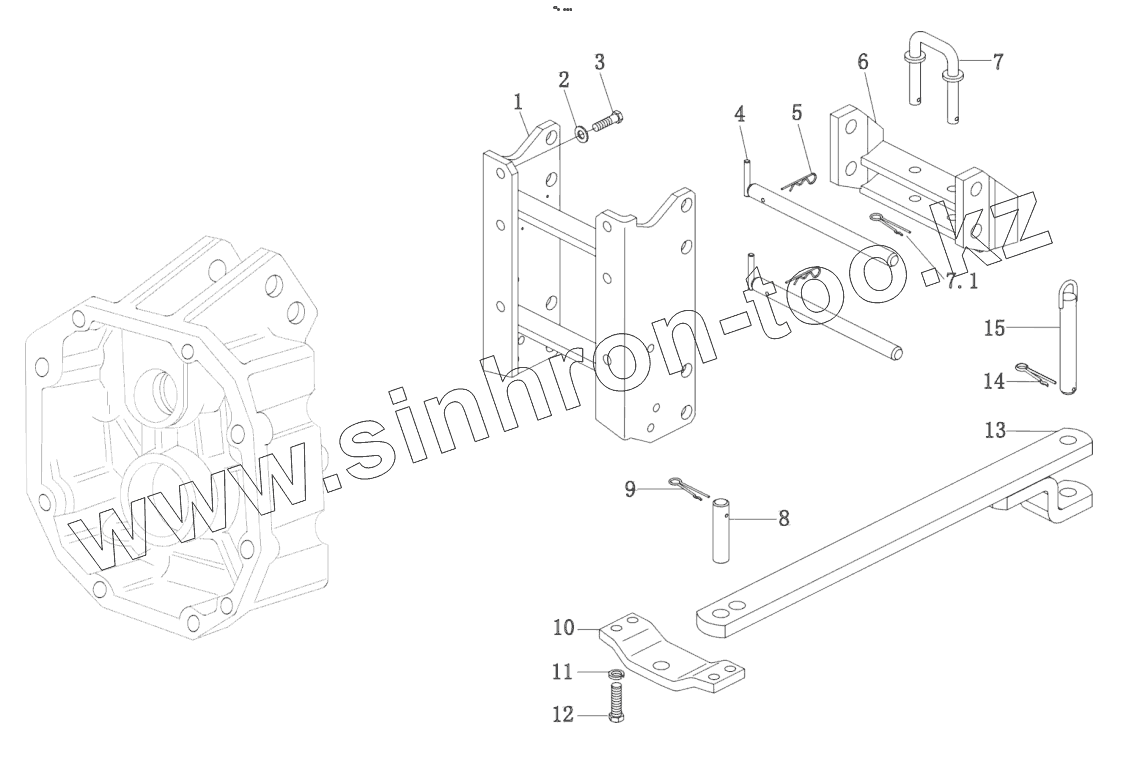

Каталог запасных частей к технике: YTO X1204. Tilting drawbar

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7.1

8

9

10

11

12

13

14

15

Позиция на иллюстрации	Заводской номер детали		Название детали
1	5131798/1.89.008		Suspension and drawbar bracket
2	GB7244		Lock washer 18-Zn.D
3	GB5786		Bolt M18x1.5x55
4	4996915/1.89.026		Pin assembly, drawbar cross beam
5	44007661/1.82.445		Locking pin
6	4996905/1.89.006		Drawbar cross beam assembly
7	4996918/1.89.031		Stop pin, drawbar
7.1	4996920/1.89.051		Locking pin
8	4996898/1.89.023		Connecting pin (FR), drawbar
9	88578668/1.89.961		Locking pin, link (LWR)
10	5132036/1.89.022		Connecting support (FR), drawbar
11	GB93		Washer 18-Zn.D
12	GB 5785-86		Bolt M12x1.25x100
13	5132052/1.89.002		Drawbar
14	5112606/1.89.961		Cotter pin
15	SZ804.35.012		Welded traction pin unit

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
