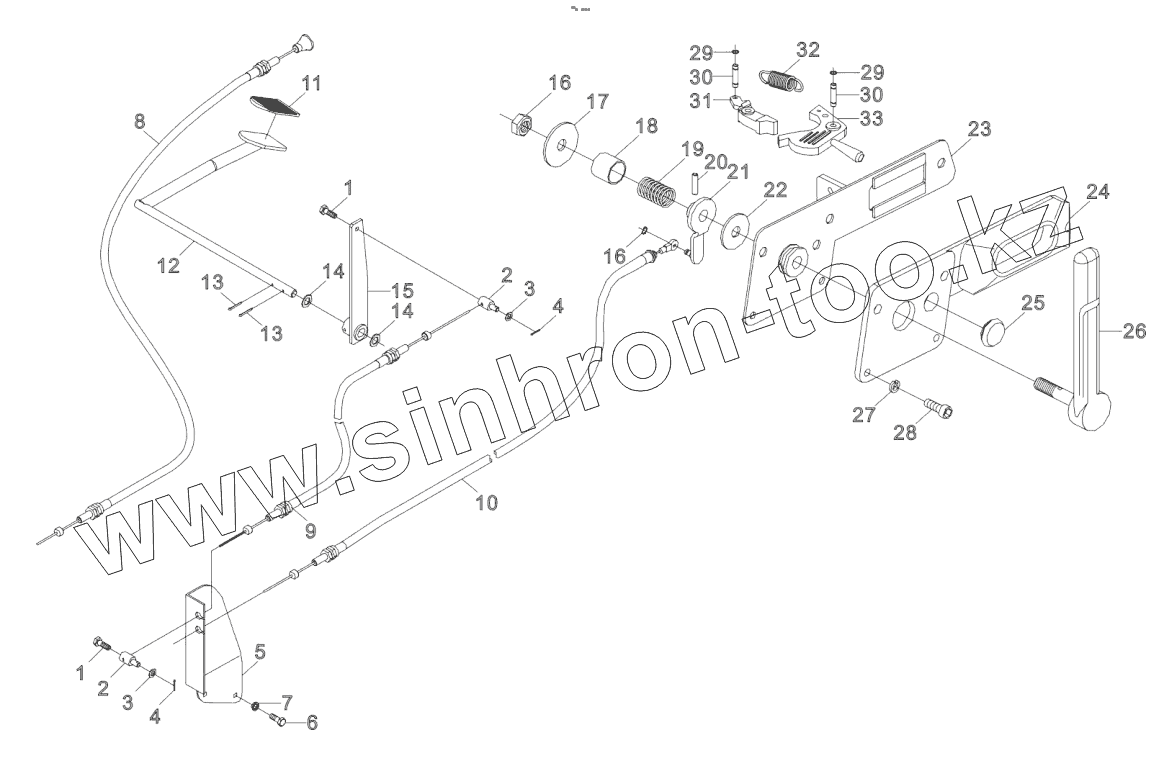

Каталог запасных частей к технике: YTO X1204. Throttle control mechanism-choke
1
1
2
2
3
3
4
4
5
6
7
8
9
10
11
12
13
13
14
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB/T65-1985 | Screw M5x10 | |
| 2 | 1604.20.102-1 | Fixed clip | |
| 3 | GB/T97.1-2002 | Washer 8-Zn.D | |
| 4 | GB/T91-2000 | Cotter pin 2x12 | |
| 5 | SZ1304.20.101 | Bracket, cable | |
| 6 | GB/T93-1987 | Washer 12-Zn.D | |
| 7 | GB/T5783-2000 | Bolt M12x40-Zn.D | |
| 8 | 1.10.352/881001003 | Cable assembly, hand fuel cut-off | |
| 9 | SZ1304.20.011 | Cable assembly, foot throttle | |
| 10 | SZ1304.20.012 | Cable assembly, hand throttle | |
| 11 | 880801052/1.10 | Rubber sleeve | |
| 12 | LG1304.20.014 | Throttle pedal unit | |
| 13 | 12216/13938070 | Spiral spring pin 4x24 | |
| 14 | GB/T848-1985 | Washer 14-Zn.D | |
| 15 | LG1304.20.013 | Throttle rocker unit | |
| 16 | GB/T 889-2000 | Nut M14x1.5-Zn.D | |
| 17 | 5133910/1.10.055A | Washer, hand throttle control | |
| 18 | 5133911/1.10.055B | Bushing, spring, hand throttle control | |
| 19 | 5105248/1.10.056 | Spring, hand throttle control | |
| 20 | GB91-86 | Cylindrical pin B5x20 | |
| 21 | 5129632/1.10.053 | Control lever linkage, hand throttle | |
| 22 | 5153009/1.10.055 | Clutch plate, hand throttle control | |
| 23 | 1604.20.017 | Support assembly, control lever, hand throttle | |
| 24 | 5140157/1.10.032B | Cover plate, support, hand throttle control | |
| 25 | 5140164/1.10.040 | Hole blockage, seat, hand throttle | |
| 26 | 5140158/1.10.052 | Component, handle, hand throttle control | |
| 27 | GB/T93-1987 | Washer 12-Zn.D | |
| 28 | GB/T65-1985 | Screw M5x20 | |
| 29 | GB/T894.1-1986 | Circlip 6 | |
| 30 | 5128637/1.10.066 | Pin, control lever, hydraulic fast rise-fall | |
| 31 | 5128641/1.10.064 | Button, control push rod, hydraulic fast rise-fall | |
| 32 | 5128638/1.10.067 | Spring, control lever, hydraulic quick lift | |
| 33 | 1604.20.015-1 | Hydraulic quick lift control lever unit |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
