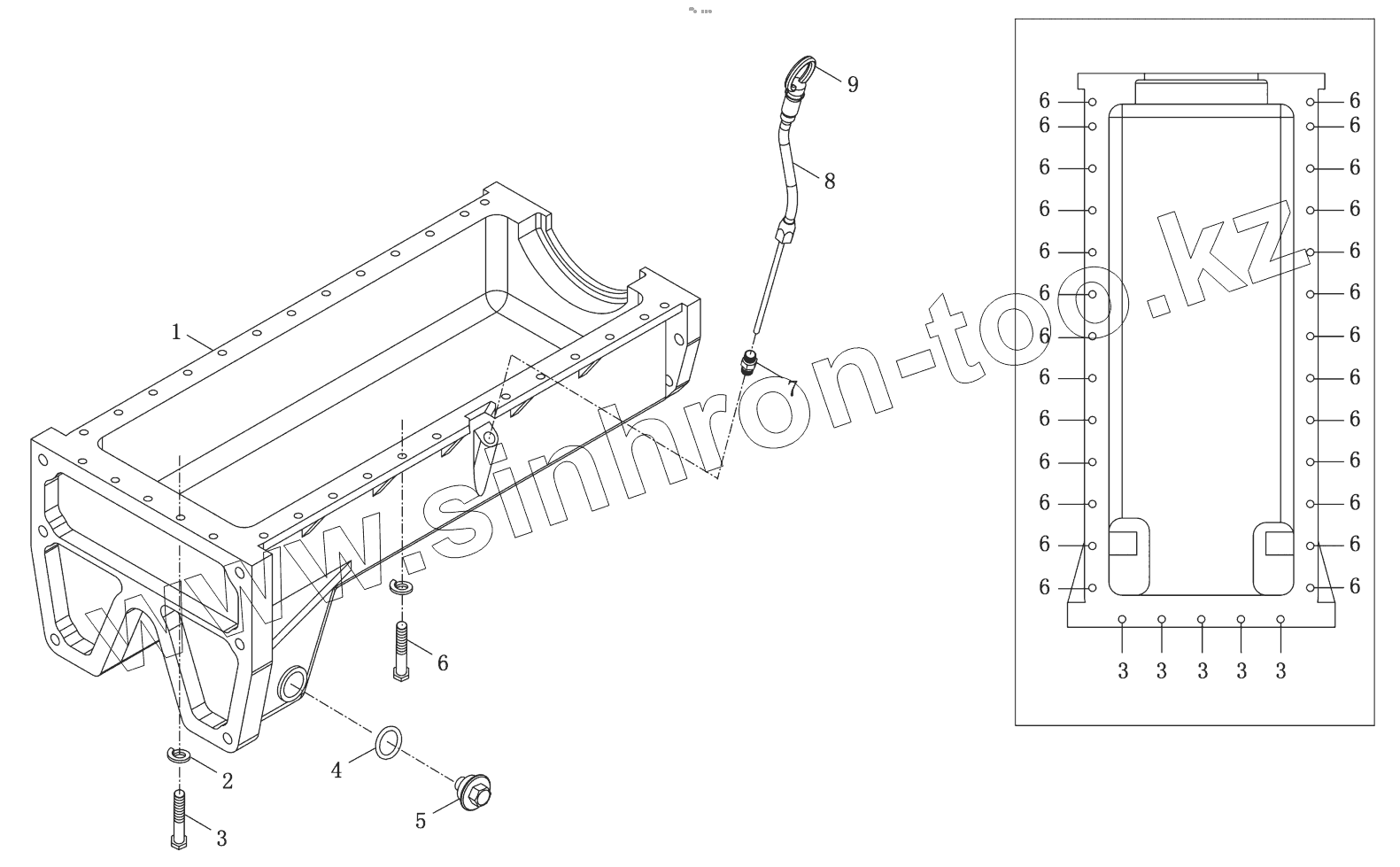

Каталог запасных частей к технике: YTO X1204. Sump Assy

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
3
3
3
4
5
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
7
8
9
Позиция на иллюстрации Заводской номер детали Название детали
1 6RTF.070001-3 Sump
2 GB/T93 Spring washer 8
3 GB21 Bolt M10x20-8.8-Zn.D
4 GB/T1235 O-rubber sealing ring 30x31
5 6RQJ.070100FE Oil drain plug
6 GB22 Bolt M10x85-8.8-Zn.D
7 4M5-T112.070005 Oil scale joint
8 6RQ.070024 Sleeve, dipstick
9 4RTF.070200-1 Dipstick assembly
