Каталог запасных частей к технике: YTO X1204. Side window assembly (LH/RH)

Тип техники

Марка

Модель

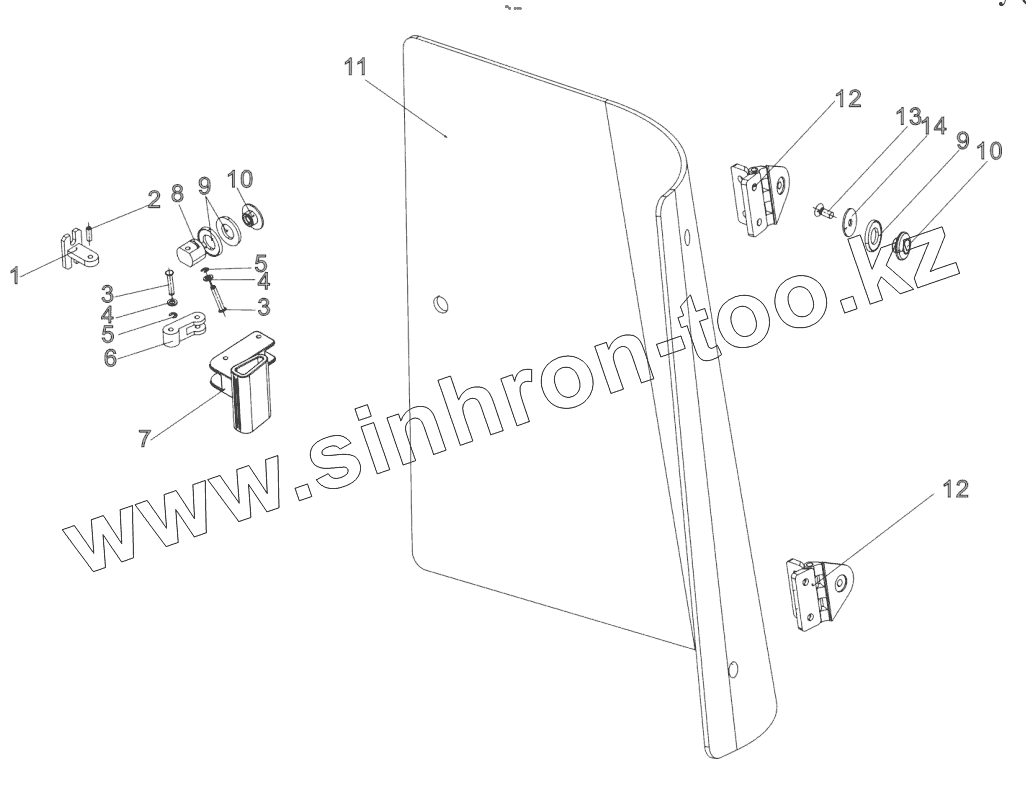

Схема

1

2

3

3

4

4

5

5

6

7

8

9

9

10

10

11

11

12

12

13

14

Позиция на иллюстрации	Заводской номер детали		Название детали
1	804C.45.063		Side window opening mechanism bracket unit
2	804C.45.299		Short pin
3	804C.45.298		Long pin
4	GB/T97.1-2000		Washer 6-Zn.D
5	GB/T896		Circlip 5
6	804C.45.297		Side window locking draw bar
7	804C.45.296		Side window locking handle
8	804C.45.300		Movable hinge support
9	4/5108657		Gasket, round nut
10	4/5120540		Round nut, handle, rear window
11	LG1304.45.307FG		Glass, side window (LH)
11	LG1304.45.306FG		Glass, side window (RH)
12	4/5125025		Hinge unit, side window
13	GB/T70.1		Screw M8*20-8.8-Zn.D
14	GB/T97.1-2002		Washer 8-Zn.D
