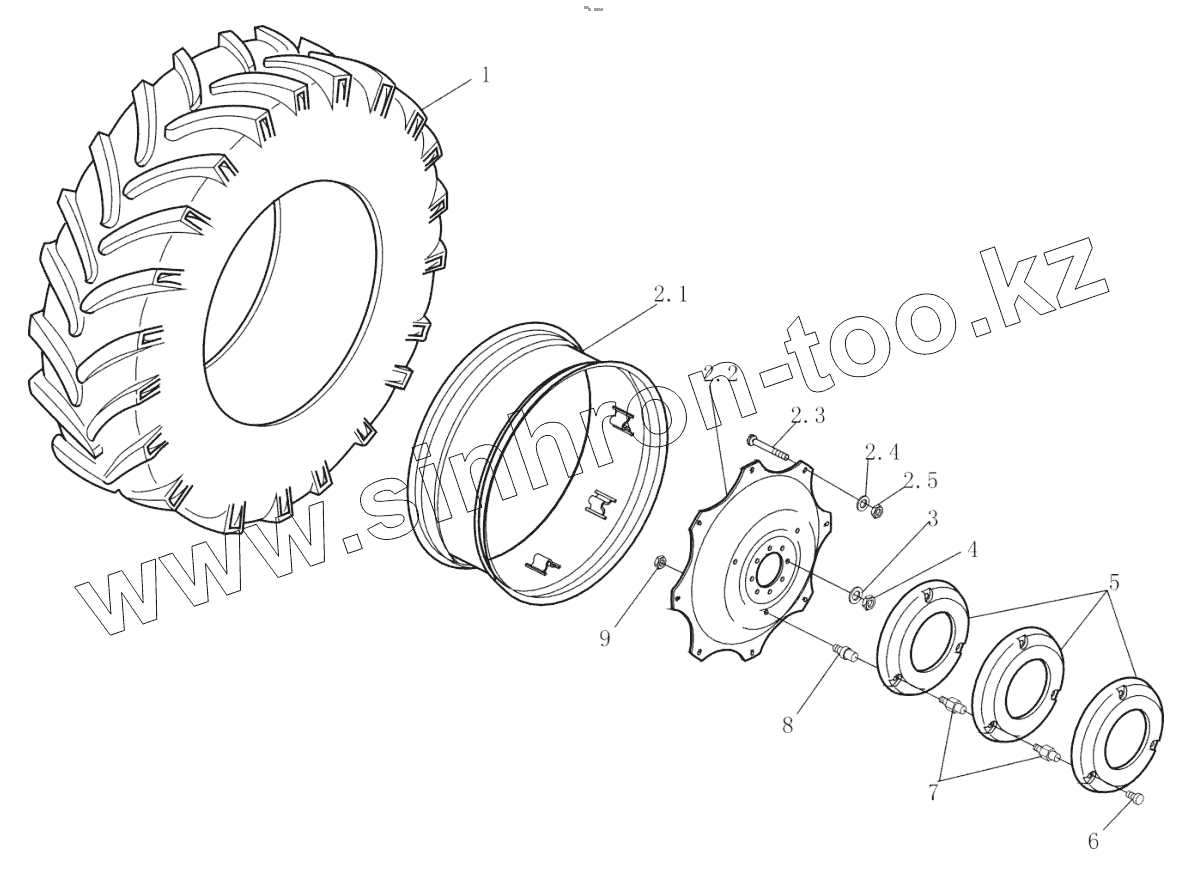

Каталог запасных частей к технике: YTO X1204. Rear driving wheel assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2.1
2.2
2.3
2.4
2.5
3
4
5
6
7
8
9
Позиция на иллюстрации Заводской номер детали Название детали
1 GB 2979-91 Inner tube & outer cover, 14.9-26
2 SZ1204.34A.010 Hub unit, traction wheel
2.1 880804903/1.49 Welded rim unit
2.2 880804906/1.49 Spoke, traction wheel
2.3 5131725/1.49.514A Bolt, rim & spoke
2.4 4986961/1.49.440 Washer, spoke
2.5 GB 6171-86 Nut M10x1
3 44011091/1.49.540 Washer
4 GB 6171-86 Nut M10x1
5 SZ804.74A.502 Counterweight disc, traction wheel
6 GB 5785-86 Bolt M12x1.25x100
7 44018047/1.49.726 Socket bolt, counterweight disc
8 44018046/1.49.723 Socket bolt, counterweight disc
9 GB 6171-86 Nut M10x1
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
