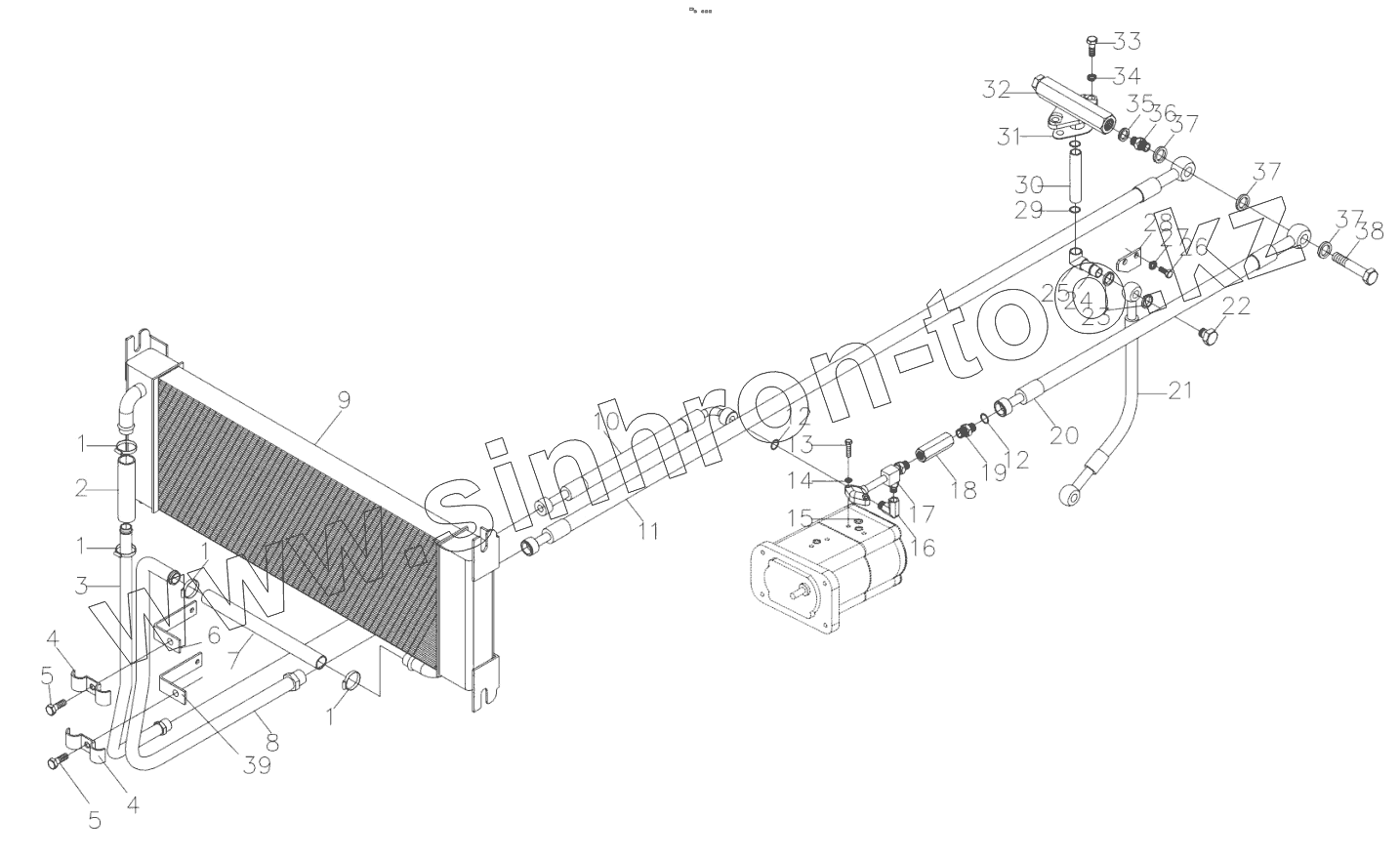

Каталог запасных частей к технике: YTO X1204. Lubrication and cooling system assembly
1
1
1
1
2
3
4
4
5
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | JB/T8870-1999 | Clamp 10-16 | |
| 2 | 1604-1.58A.108 | Rubber sleeve | |
| 3 | SZ1204.58.064-1 | Oil inlet pipe assembly, radiator | |
| 4 | 1604-1.58A.102 | Oil pipe clamp | |
| 5 | GB/T818-1985 | Bolt M6x20-Zn.D | |
| 6 | SZ1204.58.556-1 | Support, oil pipe | |
| 7 | SZ1204.58.553-1 | Rubber sleeve, oil outlet | |
| 8 | SZ1204.58.063-2 | Oil outlet pipe assembly, radiator | |
| 9 | 1204.58.059-1 | Radiator assembly | |
| 10 | SZ1204.58.067 | Oil inlet hose assembly, radiator | |
| 11 | SZ1204.58.066 | Oil outlet hose assembly, radiator | |
| 12 | GB3452.1-2005 | O-ring | |
| 13 | GB/T5783-2000 | Bolt M12x40-Zn.D | |
| 14 | GB/T7244-1987 | Washer 8-Zn.D | |
| 15 | 14618/14457181 | O-ring 2.62x13.94 | |
| 16 | SZ1204.58.069 | Union elbow | |
| 17 | 1204.58.062-1 | Oil outlet pipe assembly | |
| 18 | 1204.58.068 | Straight check valve 0.5 | |
| 19 | 1604-1.58A.119 | Connector M22/R2 | |
| 20 | SZ1204.58.065 | Pump outlet pipe assembly | |
| 21 | 5103150/1.28.870 | Oil pipe unit, oil cup | |
| 22 | 10182817/14262 | Screw plug | |
| 23 | 10280060/14607 | Rectangular gasket | |
| 24 | GB3452.1-2005 | O-ring 15x2.65-G-N | |
| 25 | 1204.37.508 | Oil outlet pipe | |
| 26 | GB/T5781-2000 | Bolt M6x12 | |
| 27 | GB/T93-1987 | Washer 12-Zn.D | |
| 28 | 1204.37.507 | Locating plate | |
| 29 | GB3452.1-2005 | O-ring | |
| 30 | 1204.37.506 | Transition oil pipe | |
| 31 | 1204.37.505 | Paper gasket | |
| 32 | 1204.37.053 | Pressure limiting valve assembly | |
| 33 | GB/T5781-2000 | Bolt M6x12 | |
| 34 | GB/T93-1987 | Washer 12-Zn.D | |
| 35 | JB/T982-1977 | Washer 33 | |
| 36 | 1204.58.555 | Adapter | |
| 37 | JB/T982-1977 | Washer 33 | |
| 38 | 1204.58.557-1 | Hollow bolt | |
| 39 | SZ1204.55.557 | Support II, oil pipe |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
