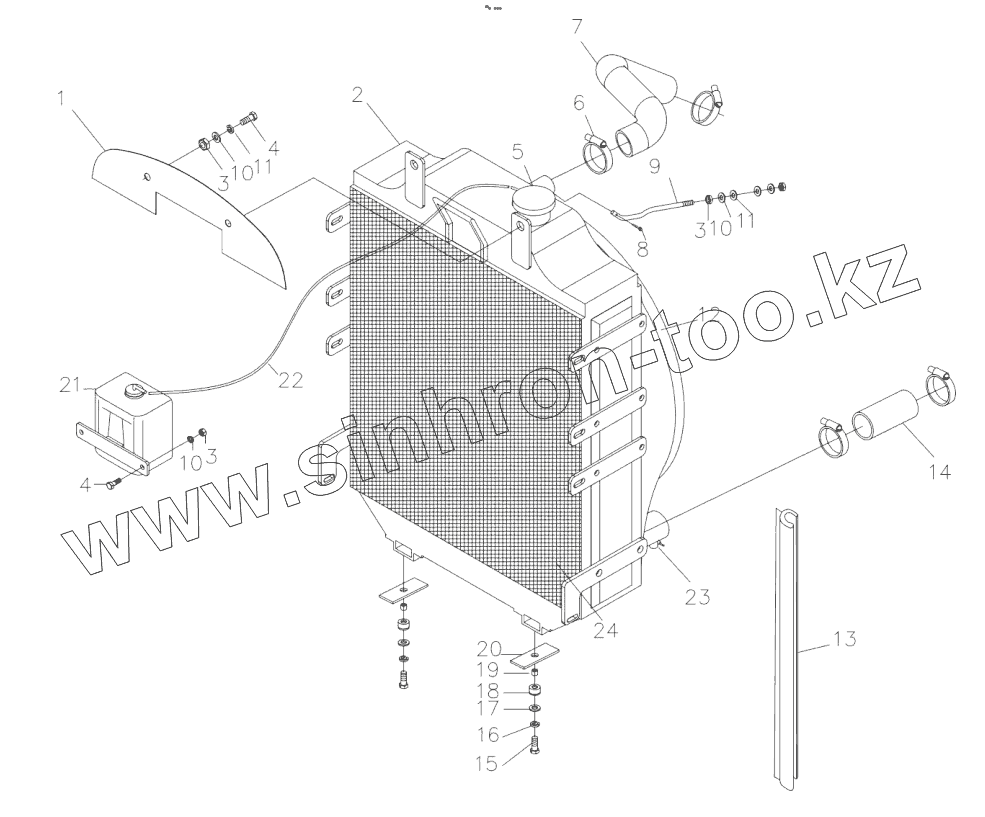

Каталог запасных частей к технике: YTO X1204. Installed radiator assembly

Тип техники

Марка

Модель

Схема

1

2

3

3

3

4

4

5

6

7

8

9

10

10

10

11

11

12

13

14

15

16

17

18

19

20

21

22

23

24

Позиция на иллюстрации	Заводской номер детали		Название детали
1	SZ804.19.016		Seal plate unit (UPR)
2	SZ6108T.540000-3LV		Radiator assembly
3	GB/T6170-2000		Nut M10
4	GB/T5783-2000		Bolt M12x40-Zn.D
5	SXG-I-0.7		Rap, radiator
6	JB/T 8870-99		Clamp d54 (stainless steel)
7	LR6110T.540001-1		Water inlet hose, radiator
8	GB 91-76		Pin 3x16
9	SZ6110T.540011		Pull rod
10	GB/T7244-1987		Washer 8-Zn.D
11	GB/T97.1-2002		Washer 8-Zn.D
12	SZ6108T.540000-3LV-000		Fan cowl
13	SZ1204.47.166		Gasket
14	SZ4105ZT.54.102		Water outlet hose, radiator
15	GB/T5783-2000		Bolt M12x40-Zn.D
16	GB/T93-1987		Washer 12-Zn.D
17	GB/T5287-2000		Washer 10 -Zn.D
18	SZ4108T.540016		Damping block (LWR), radiator
19	494998708/1.04.076		Spacer, buffer, fuel tank
20	SZ4108T.540015		Damping block (UPR), radiator
21	SZ804.19.030		Overflow tank
22	SZ904.19.125		Water overflow pipe
23	T/HS-203-0		Drain cock assembly
24	SZ6108T.54000LV-00-03		Grass windshield

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
