Каталог запасных частей к технике: YTO X1204. Installed air cleaner assembly (optional ROPS)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

9

10

11

12

13

14

14

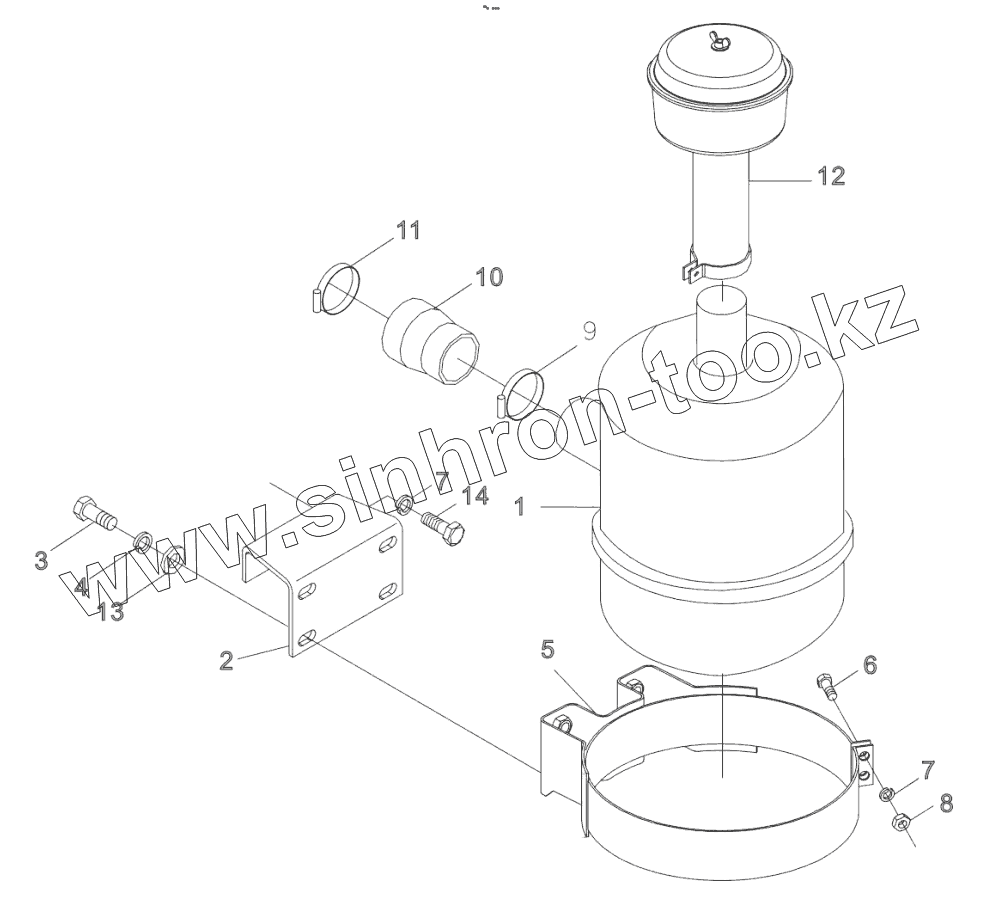

Позиция на иллюстрации	Заводской номер детали		Название детали
1	F5/6L 912A-0000		Air Filter Assembly
2	4RCT4.220100-SZ		Transition support weldment, air cleaner
3	GB/T5783-2000		Bolt M12x40-Zn.D
4	GB/T93-1987		Washer 12-Zn.D
5	6RTF.210350		Bracket unit, air cleaner
6	GB/T70.1-2000		Screw М10х30-Zn.D
7	GB/T7244-1987		Washer 8-Zn.D
9	QC/T619-1999		Clamp (76-92)
10	6RTF.200002		Intake connecting hose
11	QC/T619-1999		Clamp (76-92)
12	6RTF.210100SZ		Primary filter assembly
13	GB/T97.1-2002		Washer 8-Zn.D
14	GB/T5783-2000		Bolt M12x40-Zn.D

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
