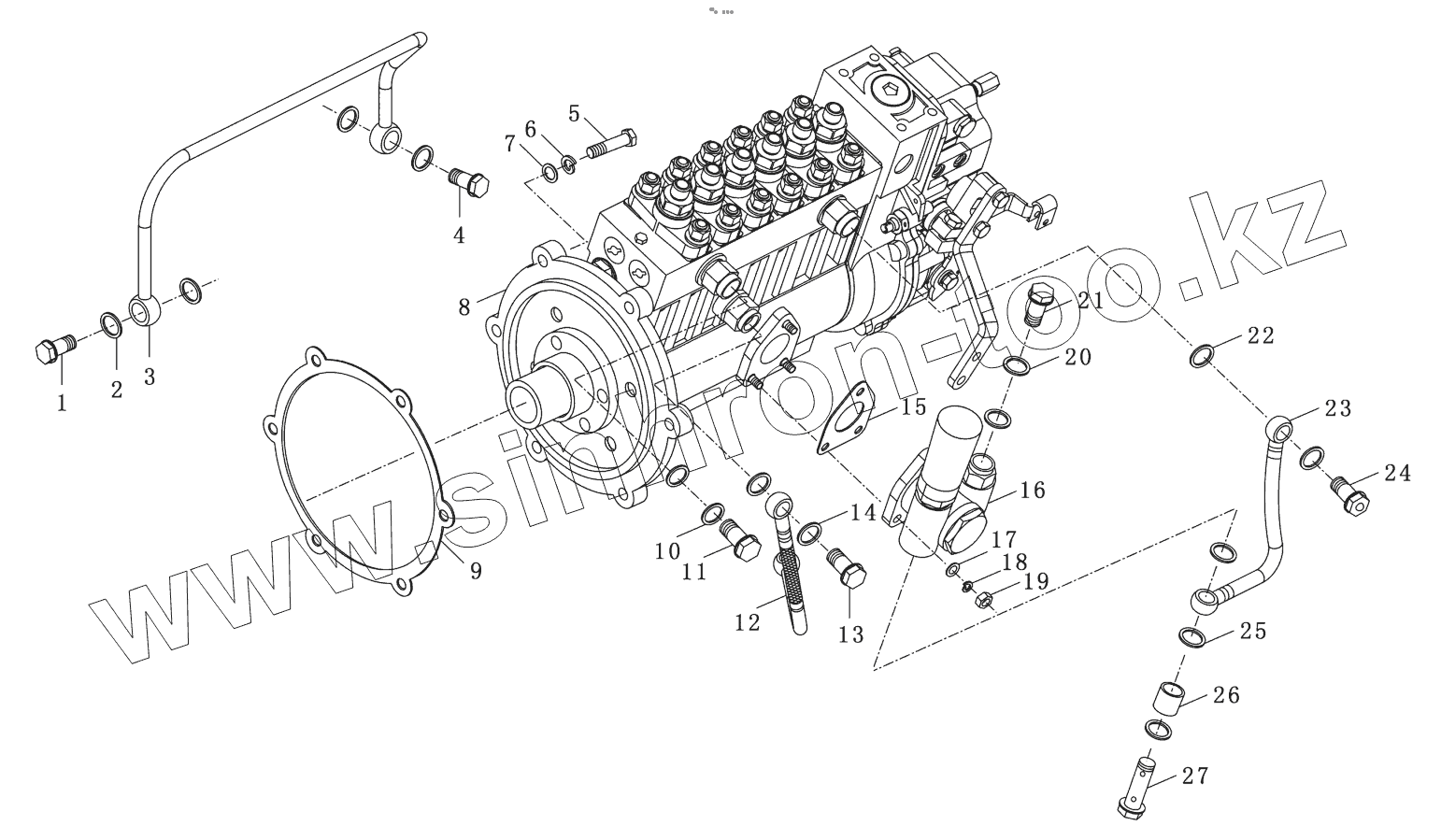

Каталог запасных частей к технике: YTO X1204. Fuel Injection Pump Installation assy Assy
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 54.18.432 | Lubricating oil pipe screw | |
| 2 | 4A.310002FE | Washer | |
| 3 | 6RZQ55.310400FE | Advance machine lubricating oil pipe | |
| 4 | 54.18.432 | Lubricating oil pipe screw | |
| 5 | GB21 | Bolt M10x20-8.8-Zn.D | |
| 6 | GB/T93 | Spring washer 8 | |
| 7 | GB/T848 | Washer 10-140HV-Zn.D | |
| 8 | BH6PYD105Y571BF | Fuel injection pump | |
| 8.1 | P6B-00-090 | Fuel injection pump joint board | |
| 8.2 | Q/YT020.2 | O-rubber sealing ring 85x3.1 | |
| 8.3 | GB297-84 | Bearing 7025E | |
| 8.4 | YB40A-01-008 | Copper washer | |
| 8.5 | BK.6BB010-025-1 | Pipe joint | |
| 8.6 | BK.16-006-1A | Copper washer | |
| 8.7 | BK.16-110-1 | Screw, pipe | |
| 8.8 | BII-049 | Nozzle gasket | |
| 8.9 | P4B202-00-011 | Small hexangular bolt | |
| 8.10 | BK.BD-030 | Overflow fuel valve assembly | |
| 8.11 | YB40A-01-006 | Copper washer | |
| 8.12 | P6B-00-002 | Oil deflector | |
| 8.13 | YB40A-00-007 | Copper washer | |
| 8.14 | BII-084 | Copper washer | |
| 8.15 | YB40A-07 | Tappet body assembly | |
| 8.16 | BK.YB40D-00-008 | Plunger spring | |
| 8.17 | YB40A-00-009 | Upper seat, plunger spring | |
| 8.18 | YU40A-00-001-I | Plunger | |
| 8.19 | BK.YU40D-00-002-II | Plunger barrel | |
| 8.20 | BK.YB40D -02-001 | Sealing washer | |
| 8.21 | YF40A-00-001- I | Delivery valve | |
| 8.22 | YF40A-00-002 | The oil valve seat | |
| 8.23 | YB40A-02-005 | Spring, delivery valve | |
| 8.24 | GB/T3452.1-1992 | O sealing ring 15x1.8 | |
| 8.25 | BK.YB40A-02-002A | Joint, delivery valve | |
| 8.26 | YB40A-02-006 | O-rubber sealing ring | |
| 8.27 | TB91-010 | Governor housing assy | |
| 8.28 | TB60-070 | Fly hammer assy | |
| 8.29 | TB10-117 | Washer | |
| 8.30 | TB90-060 | Governor cover assy | |
| 8.31 | GB/T29.1-1988 | Bolt M6x45 | |
| 8.32 | GB/T859-1987 | Washer 12 | |
| 8.33 | GB/T65-2000 | Bolt M6x25 | |
| 9 | LR.310001 | Fuel injection pump connection plate gasket | |
| 10 | BK.16-006-1A | Washer | |
| 11 | BK.16-110-1 | Steering pipe joint bolt | |
| 12 | 6RZLD58.310001FE-3 | Lubricating oil pump | |
| 13 | BK.16-110-1 | Oil inlet bolt | |
| 14 | BII-049 | Nozzle gasket | |
| 15 | BKII-019B | Oil transfer pump gasket | |
| 16 | S0120B | Feed pump | |
| 16.1 | SP/HF2205.5-00-009 | Screw plug | |
| 16.2 | SP/HF2205.5-00-008 | O-rubber sealing ring | |
| 16.3 | SP/HF2205.5-00-007 | Piston spring | |
| 16.4 | SP/HF2205.5-00-006 | Fuel supply pump piston | |
| 16.5 | SI/HZ2204A-00-001 | Designation strip | |
| 16.6 | SP/HF2205.5-01-005 | Check valve seat | |
| 16.7 | SP/HF2206-00-002 | Check valve | |
| 16.8 | SP/HF2205.5-00-010 | Check valve spring | |
| 16.9 | SP/HF2205.5-00-003 | Washer | |
| 16.10 | SAD/H2206-00-001 | Delivery pipe joint chair | |
| 16.11 | SP/HF2205.5-02-001 | Washer | |
| 16.12 | SP/HF2205.5-02-002 | Protecting sleeve | |
| 16.13 | SP/HF2205.5-02-003 | Joint bolt, fuel outlet pipe | |
| SY2023A1 | SY2023A1 | Hand primer assy | |
| 16.14 | SYB2224A2-00-08 | Sealing ring | |
| 16.15 | SYB2220A2-00-04 | Hand primer joint chair | |
| 16.16 | SYB2224A2-00-07 | Reinforced oil seal | |
| 16.17 | SYB2224A2-00-06 | Guide sleeve | |
| 16.18 | SYB2220A2-00-03 | Cylinder | |
| 16.19 | SYB2220A2-00-01 | Knochout pin assy | |
| 16.20 | SYB2220A2-00-02 | Return spring | |
| 16.21 | SYB2220A2-00-04 | Valve seat | |
| 16.22 | SYB2224A2-00-05 | Check valve | |
| 16.23 | SYB2220A2-00-05 | Check valve spring | |
| 16.24 | XYSYB-20-2 | Spring seat | |
| SI/HZ2204A-02 | SI/HZ2204A-02 | Tappet assy | |
| 16.25 | SI/HZ2204A-02-003 | Roller | |
| 16.26 | SI/HZ2204A-02-002 | Tappet | |
| 16.27 | SI/HZ2204A-02-001 | Slid rod | |
| 16.28 | SI/HZ2204A-02-004 | Pin | |
| 16.29 | SP/HF2205.5-00-011 | Wire loop | |
| 16.30 | SI/HZ2204A-01-002 | Push rod | |
| 16.31 | SP/HF2205.5-01-003 | Reinforced oil seal | |
| 16.32 | SI/HZ2204A-01-001 | Fuel supply pump housing | |
| SP/HF2205.5-04 | SP/HF2205.5-04 | Joint bolt assy, fuel inlet pipe | |
| 16.33 | SP/HF2205.5-04-002 | Filter screen | |
| 16.34 | SP/HF2205.5-02A-001 | Washer | |
| 16.35 | SP/HF2205.5-02-002 | Protecting sleeve | |
| 16.36 | GB52 | Nut M8-8-Zn.D | |
| 17 | GB/T848 | Washer 10-140HV-Zn.D | |
| 18 | GB/T93 | Spring washer 8 | |
| 19 | GB52 | Nut M8-8-Zn.D | |
| 20 | SP/HF2205.5-02-001 | Washer | |
| 21 | SP/HF2205.5-02-003 | Oil bolt | |
| 22 | SP/HF2205.5-02A-001 | Washer | |
| 23 | 6RBZT52.350500 | Oil pump tubing | |
| 24 | BK.BD-030 | Overflow fuel valve assembly | |
| 25 | SP/HF2205.5-02A-001 | Washer | |
| 26 | SP/HF2205.5-02-002 | Antifouling ring | |
| 27 | SP/HF2205.5-04A-001 | Oil inlet bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
