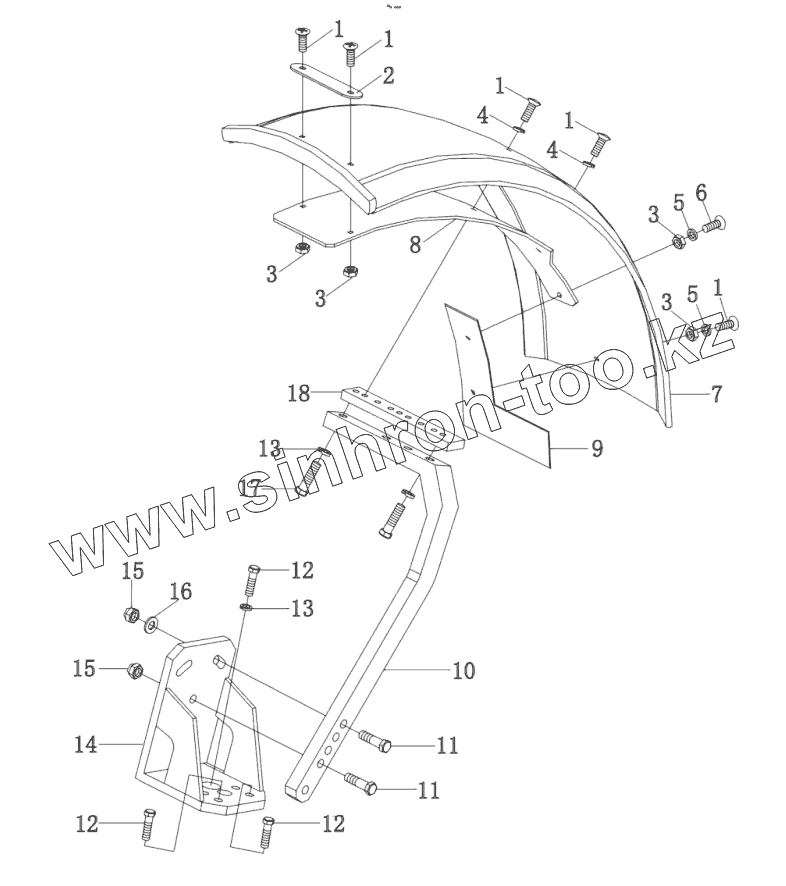

Каталог запасных частей к технике: YTO X1204. Front mud guard

Тип техники

Марка

Модель

Схема

1

1

1

1

1

2

3

3

3

3

4

4

5

5

6

7

8

8

9

9

10

10

11

11

12

12

12

12

12

12

13

13

14

15

15

16

17

18

Позиция на иллюстрации	Заводской номер детали		Название детали
1	GB 5786-86		Bolt M12x1.25x60
2	5148599/1.87.4		Connecting plate
3	GB 889.2-86		Nut M10x1.25-Zn.D
4	GB 93-87		Washer 12
5	GB 5287-85		Washer 10
6	GB 5786-85		Bolt
7	5122261/1.87.407		Fender (FR)
8	5148596/1.87.4		Support plate (LH)
8	5148597/1.87.4		Support plate (RH)
9	5149441/1.87.4		Spring leaf (LH)
9	5148600/1.87.4		Spring leaf (RH)
10	885148594/1.87.4		Support arm (LH)
10	885148595/1.87.4		Support arm (RH)
11	GB 5785-86		Bolt M12x1.25x100
12	GB 5785-86		Bolt M12x1.25x100
12	GB 93-87		Washer 12
13	5148602/1.87.4		Washer 12-Zn.D
14	GB 6171-86		Nut M10x1
15	GB 97.1-85		Washer 12-Zn.D
16	GB 5786-86		Bolt M12x1.25x60
17	5148598/1.87.4		Bolt M12x1.25x40
18	Nut plate		Nut plate

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
