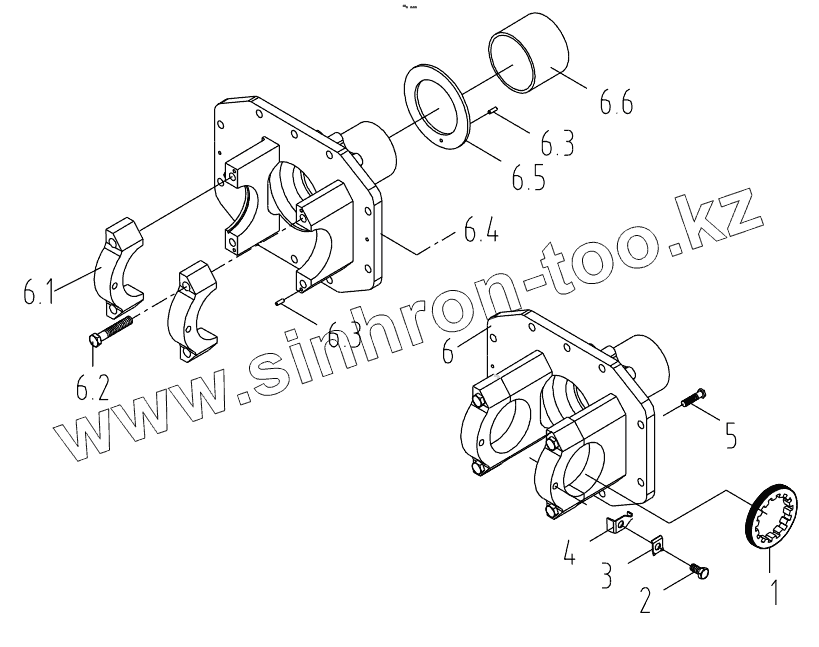

Каталог запасных частей к технике: YTO X1204. Front axle assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6.1
6.2
6.3
6.3
6.4
6.5
6.6
Позиция на иллюстрации Заводской номер детали Название детали
1 4996750/1.41.008 Adjusting nut M100x2x13
2 GB/T 5786-2000 Bolt M10x1.25x20
3 562659/1.41.032 Locking plate, adjusting Nut
4 4996751/1.41.015 Stop plate, adjusting nut
5 14274634/10357/04 Locking bolt M12x1.25x35
6 5144526/15 Support unit, bevel drive
6.1 14275334/10357/04 Locking bolt M12x1.25x70
6.2 4996748/1.41.005 Bearing cap, support, bevel drive
6.3 4966244/1.41.016 Dowel pin 5x15
6.4 5144525/15 Support, bevel drive
6.5 5136119/15 Anti-friction ring (RR)
6.6 5136120/15 Axle seat, support, bevel drive
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
