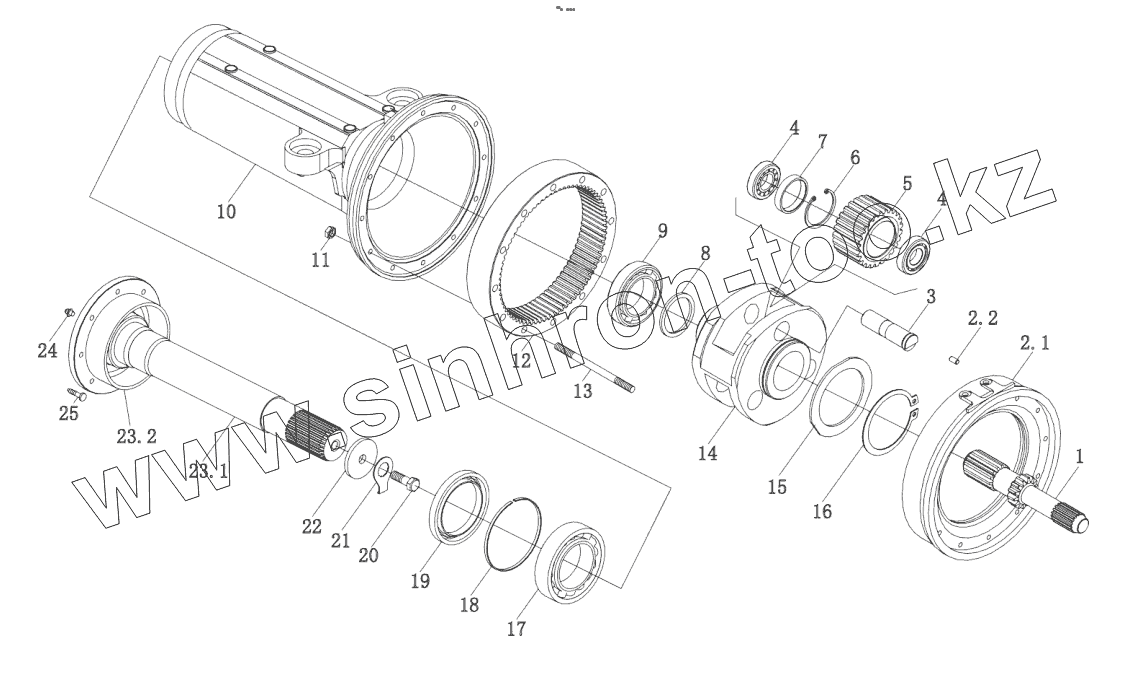

Каталог запасных частей к технике: YTO X1204. Final drive assembly (LH/RH)

Тип техники

Марка

Модель

Схема

1

1

2.1

2.2

3

4

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23.1

23.2

24

25

Позиция на иллюстрации	Заводской номер детали		Название детали
1	1204.39.103SZ		Shaft, sun gear (LH)
1	1204.39.109SZ		Shaft, sun gear (RH)
2	5153479/1.48.015		Housing assembly, brake
2.1	5153478/1.48.015		Housing brake
2.2	5110094/1.48.050		Dowel pin, housing, brake 10x19.5
3	1204.39.105-1		Shaft, planetary gear
4	GB/T283-1994		Bearing NUP211E(92211E)
5	1204.39.104-1SZ		Planetary gear
6	GB 893.1-86		Retaining ring 80
7	1204.39.108-1		Spacer
8	5100653-5100665/1.48.138		Shim, live axle
9	GB/T276-1994		Bearing 6206E(206)
10	5125855SZ/1.48.004		Housing, final drive
11	GB 6171-86		Nut M10x1
12	1204.39.107		Ring gear
13	1204.39.106		Stud
14	1204.39.101		Planet carrier
15	1204.39.102		Stop plate
16	GB 894.1-86		Retaining ring 80
17	GB/T276-1994		Bearing 6206E(206)
18	5123260/1.48.151		Seal washer, live axle
19	SZ1204.39.501		Oil seal , live axle
20	14271630/10357/03		Self-locking screw
21	1204.39.110		Locking plate, live axle
22	4996965/1.48.162		Washer, axle, driving wheel
23	SZ1204.39.010		Live axle unit
23.1	5123254/1.48.110		Live axle
23.2	5123258/1.48.122		Seal cover, live axle
24	GB 1152-87		Oil cup M10x1
25	44011089/1.49.512		Bolt, spoke, live axle

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
