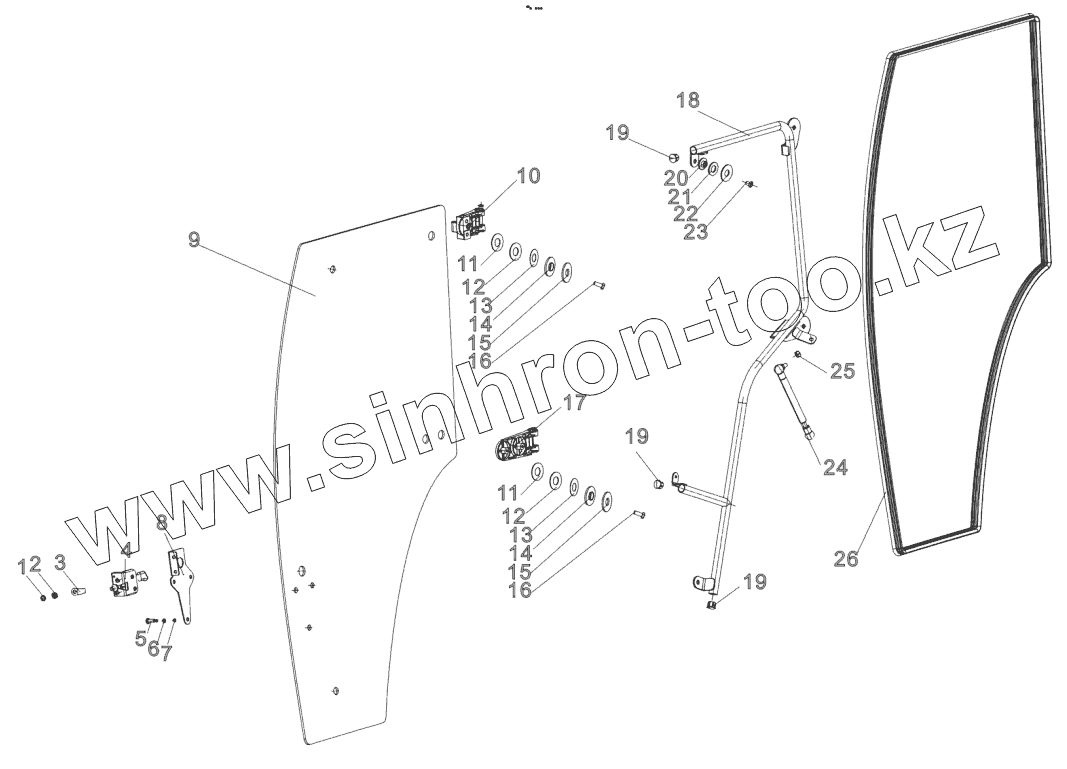

Каталог запасных частей к технике: YTO X1204. Door assembly (LH/RH)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
6
7
8
9
9
10
11
11
12
12
13
13
14
14
15
15
16
16
17
18
18
19
19
19
20
21
22
23
24
25
26
Позиция на иллюстрации Заводской номер детали Название детали
1 GB/T70.1 Screw M8*20-8.8-Zn.D
2 GB/T93-1987 Washer 12-Zn.D
3 GB/T97.1-2002 Washer 8-Zn.D
4 700.45.603-1FG Retaining plate, lock cylinder, door (LH)
4 700.45.604-1FG Retaining plate, lock cylinder, door (RH)
5 GB/T6170-2000 Nut M10
6 GB/T93-1987 Washer 12-Zn.D
7 GB/T97.1-2000 Washer 6-Zn.D
8 700.45.069FG Retaining plate, door handle
9 LG1304.45.305FG Door window (L)
9 LG1304.45.304FG Door window (R)
10 LG1304.45.067FG Top hinge unit
11 804C.45.253 Outer gasket, hinge (UPR)
12 700.45.259 Inside liner of hinge
13 700.45.258 Rubber pad, door hinge
14 GB/T93-1987 Washer 12-Zn.D
15 GB/T97.1-2002 Washer 8-Zn.D
16 GB/T5783 Bolt M10x25-8.8-Zn.D
17 700.45.068FG Double-hole hinge unit
18 LG1304.45.037FG Door handle welded unit (L)
18 LG1304.45.036FG Door handle welded unit (R)
19 804C.45.272 Blind cover
20 GB/T6170-2000 Nut M10
21 4/5120540 Round nut, handle, rear window
22 4-5108657 Gasket, round nut
23 GB/T5783 Bolt M8x20-8.8-Zn.D
24 LG1304.45.317FG Air spring
25 GB/T6170-2000 Nut M10
26 LG1304.45.333FG Door seal strip
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
