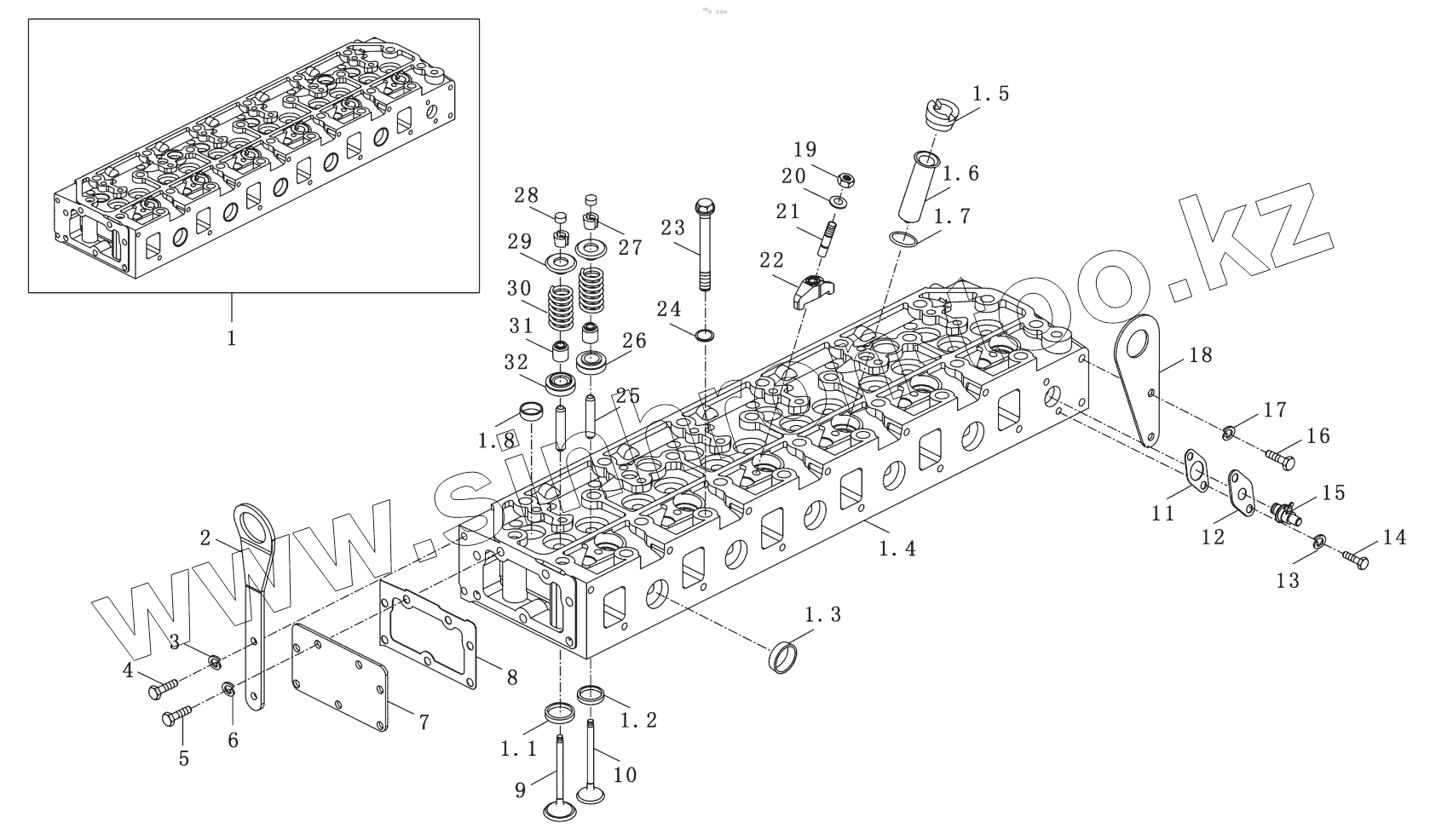

Каталог запасных частей к технике: YTO X1204. Cylinder Head Assy
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | L6R.010100Y-1 | Cylinder head mechanical assembly | |
| 1.1 | R.010102Y | Seat ring, inlet valve | |
| 1.2 | R.010103 | Seat ring, exhaust valve | |
| 1.3 | R.010106 | Bowl plug 35 | |
| 1.4 | L6R.010101Y-1 | Cylinder head | |
| 1.5 | LR.010111 | Injector stud bolt | |
| 1.6 | LR.010109 | Sleeve, fuel injector | |
| 1.7 | GB/T1235 | O-rubber sealing ring 30x31 | |
| 1.8 | YTQ031.2-28 | Bowl plug | |
| 1.9 | R.010105 | Bowl plug 42 | |
| 1.10 | R.010107 | Bowl plug 10 | |
| 2 | 6RT8.010009-FE | Front hoisting ear | |
| 3 | GB/T93 | Spring washer 8 | |
| 4 | GB21 | Bolt M10x20-8.8-Zn.D | |
| 5 | GB21 | Bolt M10x25-8.8-Zn.D | |
| 6 | GB/T93 | Spring washer 8 | |
| 7 | 6R.010033FE | Cap, front water outlet hole | |
| 8 | R.010024 | Gasket, Cap | |
| 9 | R.010001Y | Inlet valve | |
| 10 | R.010002 | Exhaust valve | |
| 11 | R.010013 | Gadket, water return adapter | |
| 12 | 1002/1202.81A.101 | Install plate, water valve of heater | |
| 13 | GB/T93 | Spring washer 8 | |
| 14 | GB21 | Bolt M10x25-8.8-Zn.D | |
| 15 | WN4003-F-100 | Heater switch | |
| 16 | GB21 | Bolt M10x20-8.8-Zn.D | |
| 17 | GB/T93 | Spring washer 8 | |
| 18 | R.010009 | Hoisting ear | |
| 19 | GB52 | Nut M8-8-Zn.D | |
| 20 | GB/T849 | Spherical washer 8 | |
| 21 | R.010018 | Stud, clamp plate of injector | |
| 22 | R.010008 | Clamp plate, injector | |
| 23 | RH.010007 | Bolt, cylinder head | |
| 24 | R.010012 | Washer, cylinder head bolt | |
| 25 | R.010104BFE | Valve guide | |
| 25 | R.010104B | Valve guide | |
| 26 | R.010300 | Valve rotocap assembly | |
| 27 | R.010005 | Valve collet | |
| 28 | R.010006 | Valve cap | |
| 29 | R.010004Y | Retainer, valve spring | |
| 30 | R.010003Y | Valve spring | |
| 31 | R.010019YA | Oil seal, valve | |
| 32 | R.010015Y | Spacer, inlet valve spring | |
| 33 | GB52 | Nut M8-8-Zn.D | |
| 34 | 3R.010200 | Rocker shaft assembly | |
| 34.1 | LR.010209 | Screw plug Z3/8" | |
| 34.2 | GB894-76 | Retaining ring 25 | |
| 34.3 | R.010203 | Spring, roeker shaft end | |
| 34.4 | R.010204 | Washer, rocker shaft | |
| 34.5 | R.010250 | Rocker arm | |
| 34.6 | GB54 | Nut M10x1 | |
| 34.7 | R.010208 | Adjusting screw rocker arm | |
| 34.8 | R.010202 | Spring, rocker shaft | |
| 34.9 | R.010205 | Seat, rocker shaft | |
| 34.10 | GB75-76 | Bolt M6x16 | |
| 34.11 | GB52-76-ZN.D | Nut M6-Zn.D | |
| 34.12 | 3R.010201 | Rocker shaft | |
| 34.13 | R.010206 | Seat, rocker shaft | |
| 35 | R.010016-1 | Stud, rocker shaft seat | |
| 36 | LR6110.010011 A | Gasket, Cylinder head | |
| 37 | GB22 | Bolt M10x85-8.8-Zn.D | |
| 38 | GB/T848 | Washer 10-140HV-Zn.D |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
