Каталог запасных частей к технике: YTO X1204. Auxiliary cylinder

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

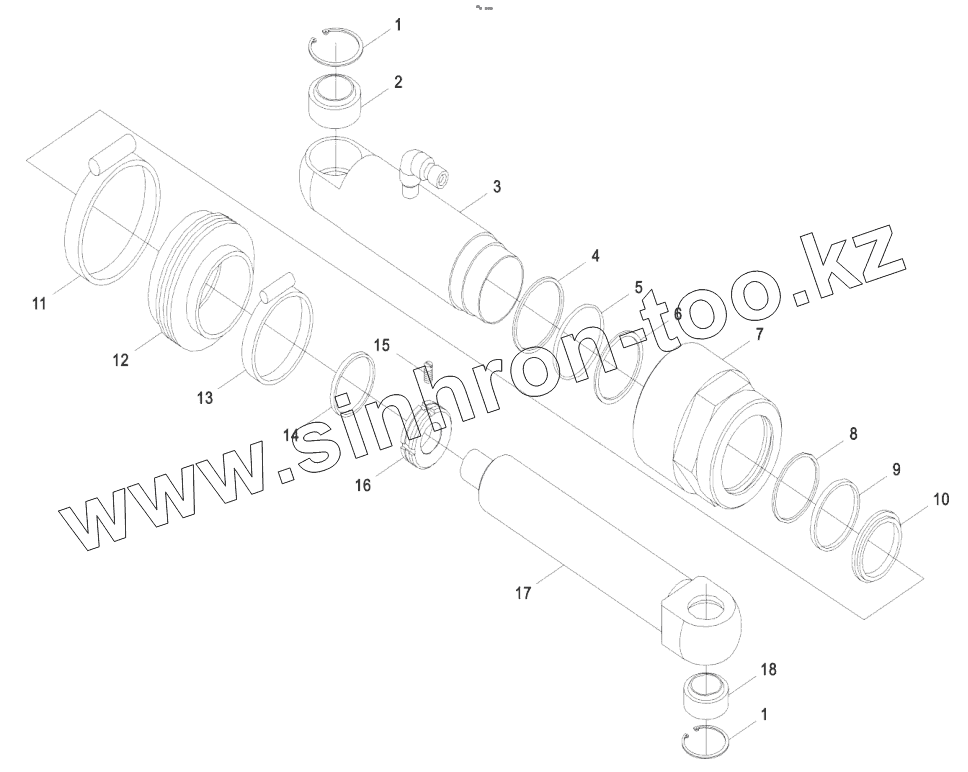

Позиция на иллюстрации	Заводской номер детали		Название детали
1	GB893.1-86		Retaining ring 30
2	GB304.5-81		Joint Bearing GE30ES
3	SZ1204.55.082-04		Cylinder block
4	Circlip 76/71.5x1.5		Circlip 76/71.5x1.5
5	GB3452.1-82		O-ring 71x3.55
6	SZ1204.55.082-03		Gasket
7	SZ1204.55.082-02		Cylinder head
8	GS		Slip ring d60x4.2
9	GT		Double lip seal ring d60x70x8
10	Fa		Scraper seal d60
11	70-90		Hose clamp
12	SZ1204.55.082-06		Dust cover
13	50-70		Hose clamp
14	Guide ring, piston D63x2.5x8.1		Guide ring, piston D63x2.5x8.1
15	GB78-76		Screw M6x8
16	SZ1204.55.082-05		Round nut
17	SZ1204.55.082-01		Piston rod
18	GB304.5-81		Joint bearing GE28ES

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
