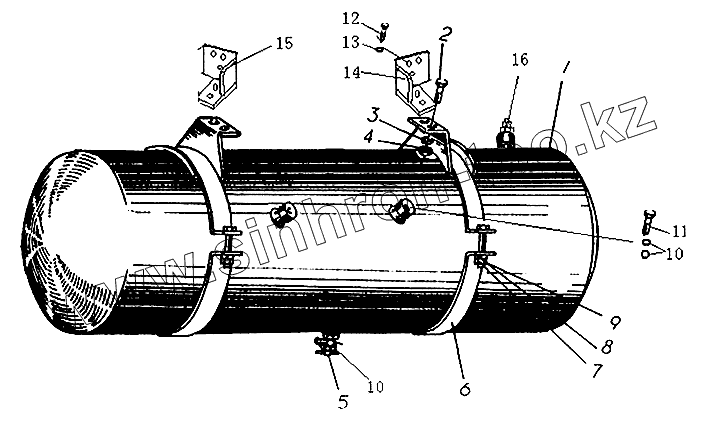

Каталог запасных частей к технике: Xiamen XZ636. Установка воздухосборника

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали
1 Z0104322301 Ресивер
2 B0100012030 Болт М12х30 GB30-30-76
3 B0200112003 Шайба 12 GB93-87
4 B0300112001 Гайка М12 GB6170-86
5 W0104360044 Кран слива конденсата
6 Z0104322401 Хомут ресивера
7 B0100010080 Болт М10х80 GB5780-86
8 B0300110001 Гайка М10 GB6170-86
9 B0200110003 Пружинная шайба 10 GB93-87
10 B1600012200 Комбинационная шайба (D=22)
11 B0100522048 Болт М22х1,5х48
12 B0100010030 Болт М10х30 GB5781-86
13 B0200110003 Пружинная шайба 10 GB93-87
14 W63605034014 Правый держатель
15 W63605034015 Левый держатель
16 W63605034016 Клапан
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
