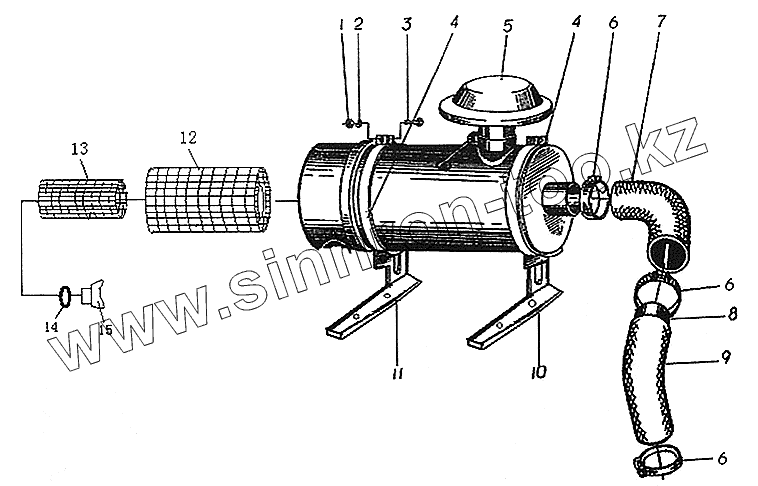

Каталог запасных частей к технике: Xiamen XZ636. Установка воздухоочистителя

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

6

6

6

7

8

9

10

11

12

13

14

15

Позиция на иллюстрации	Заводской номер детали		Название детали
1	B0300110001		Гайка М10 GB6170-86
2	B0200110003		Пружинная шайба 10 GB93-87
3	B0100010040		Болт М10х40 GB5783-86
4	W0104314006		Зажим фильтра 6102
5	W0104303204		Воздухоочиститель 6102
6	B1601130000		Зажим d130
7	W0104314007		Воздушная впускная труба I 6102
8	W0104314009		Соединительная труба фильтра 6102
9	W0104314008		Воздушная впускная труба II 6102
10	W0104303201		Кронштейн (держатель)
11	W0104303202		Кронштейн (держатель)
12	W63605002012		Большой экран
13	W63605002013		Маленький экран
14	W63605002014		Прокладка
15	W63605002015		Контргайка
