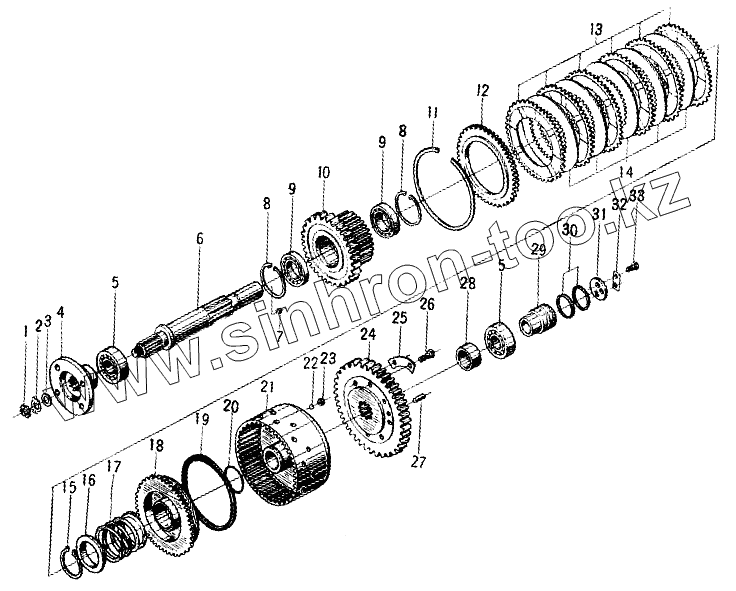

Каталог запасных частей к технике: Xiamen XZ636. Установка входного вала

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

5

6

7

8

8

9

9

10

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

24

25

26

27

28

29

30

31

32

33

Позиция на иллюстрации	Заводской номер детали		Название детали
1	B0300120015		Маленькая круглая гайка М20х1,5 GB/T810-1976
2	B0200120003		Стопорная шайба 20 GB/T858-1988
3	Z0105032011		Шайба 20
4	Z0105030061		Фланец
4	Z0105030061X1		Фланец
5	B0700007507		Конический роликовый подшипник 7507 GB/T297-1984
6	Z0105032008		Входной вал
7	Z0105032009		Втулка 9
8	B0400107502		Кольцо отверстия 75 GB/T893.2-1986
9	B0700000109		Радиальный роликовый подшипник 109 GB/T276-1989
10	Z0105032007X1		Шестерня (Z=33)
10	Z0105032007		Шестерня (Z=38)
11	Z0105032101		Упорное кольцо
12	Z0105032102		Внешняя торцевая крышка
13	Z0105032104		Внешнее фрикционное колесо
14	Z0105032103		Внутреннее фрикционное колесо
15	B0400106002		Упорное кольцо вала 60 GB/T894.2-1986
16	Z0105032110		Гнездо пружины
17	Z0105032108		Пружина
18	Z0105032016		Пистон
19	Z0105032107		Уплотнительное кольцо
20	B0600131006		"О"-кольцо 6,0х3,1 GB/T1235-1976
21	Z0105032105		Установка корпуса муфты сцепления
22	B1500100005		Стальной ролик 5 GB/T308-1989
23	Z0105032109		Седло клапана
24	Z0105032010X1		Шестерня (Z=46)
24	Z0105032003		Шестерня (Z=49)
25	Z01050320060		Стопорная прокладка
26	B0100110025		Болт М10х25 GB/T5783-1986
27	B1203008022		Штифт A8х22 GB/T119-1986
28	Z01050320040		Подшипник
29	Z01050320030		Внутренняя уплотнительная втулка
30	Z0105352914A		Поршневое кольцо (D=52)
31	Z01050320020		Водобойная стенка вала
32	Z01050320010		Стопорная прокладка
33	B0100108016		Болт М8х16 GB/T5783-1986

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
