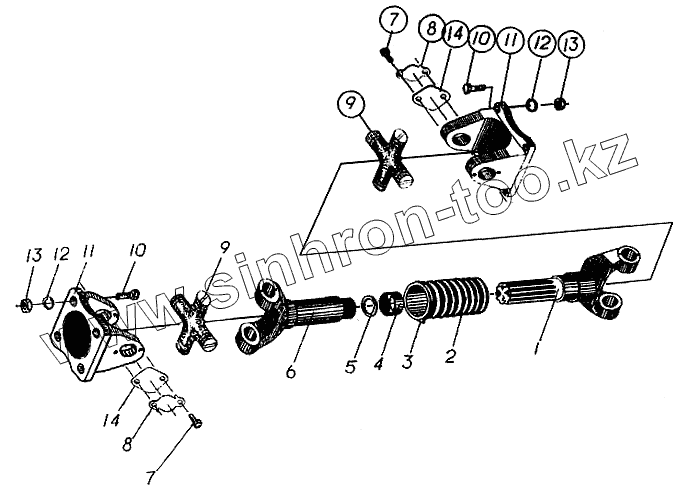

Каталог запасных частей к технике: Xiamen XZ636. Установка ведущего вала
1
2
3
4
5
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Z0104304201 | Зубчатый вал скользящего траверса | |
| 2 | Z0104304202 | Пыльник | |
| 3 | Z0104304203 | Зажим | |
| 4 | Z0104304204 | Крышка | |
| 5 | Z0104304205 | Пыльник | |
| 6 | Z0104304206 | Вилка скользящая | |
| 7 | B0100008016 | Болт М8х16 GB5781-86 | |
| 8 | Z0104304207 | Пластина замковая | |
| 9 | Z0104304208 | Крестовина | |
| 10 | Z0104304211 | Болт М14х25 | |
| 11 | Z0104304209 | Фланец | |
| 12 | B0200114003 | Пружинная шайба 14 GB/T93-1987 | |
| 13 | Z0104304212 | Гайка М14 | |
| 14 | Z0104304210 | Крышка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
