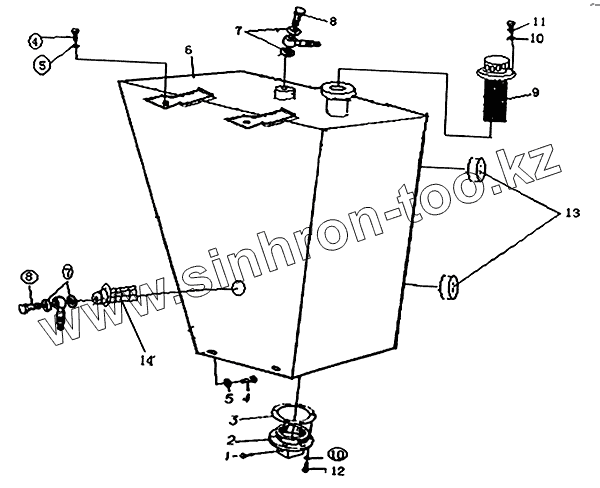

Каталог запасных частей к технике: Xiamen XZ636. Установка топливного бака

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

5

6

7

7

8

8

9

10

10

11

12

13

14

Позиция на иллюстрации	Заводской номер детали		Название детали
1	W0104313002		Шпуля выпускного клапана масла
2	Z0104320400		Фланец прохода чистки
3	Z0104320006		Уплотнительная прокладка II
4	B0100016025		Болт М16х25 GB5781-86
5	B0200216003		Стопорная шайба 16 GB95-85
6	Z0104320100		Масляный бак
7	B0200214003		Стопорная гайка 14 GB95-85
8	Z0104313001		Соединительный болт
9	W0104307301		Экран наполнения масла
10	B0200208003		Стопорная шайба 8 GB95-85
11	B0100008016		Болт М8х16 GB5781-86
12	B0100008020		Болт М8х20 GB5781-86
13	W0104320002		Контрольное устройство уровня масла
14	W6360500514		Экран всасывания масла
