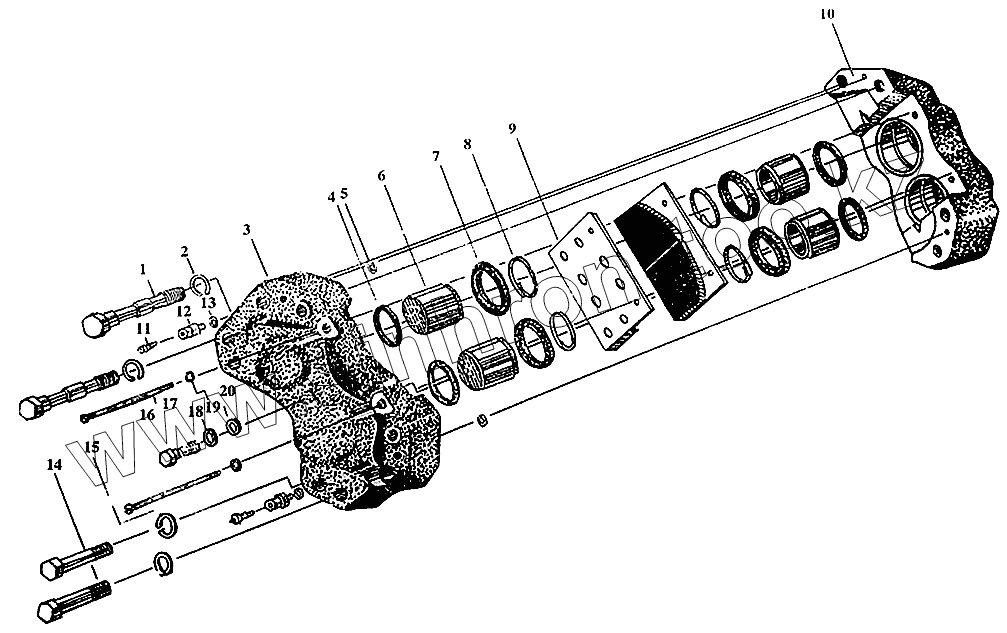

Каталог запасных частей к технике: Xiamen XZ636. Установка рычажных ножниц
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Z0104508121 | Болт М22 | |
| 2 | B0200122003 | Стопорная шайба 22 GB93-87 | |
| 3 | Z0104508105 | Внутренние рычажные ножницы | |
| 4 | Z0104508112 | Прямоугольная прокладка | |
| 5 | B0600124020 | "О"-кольцо 20х2,4 GB1235-76 | |
| 6 | Z0104508113 | Поршень | |
| 7 | Z0104508110 | Пылезащитное кольцо | |
| 8 | Z0104508111 | Упорное кольцо | |
| 9 | Z0104508107 | Тормозной башмак | |
| 10 | Z0104508109 | Внешние рычажные ножницы | |
| 11 | Z0104508103 | Воздуховыпускной клапан | |
| 12 | Z0104508104 | Соединитель | |
| 13 | Z0104508124 | Шайба | |
| 14 | Z0104508120 | Болт М20х1,5х56 | |
| 15 | B0200120003 | Стопорная шайба 20 GB/T858-1988 | |
| 16 | Z0104508114 | Штифт | |
| 17 | Z0104508101 | Соединительная труба | |
| 18 | Z0104508115 | Шайба | |
| 19 | B0200110003 | Пружинная шайба 10 GB93-87 | |
| 20 | Z0104508102 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
