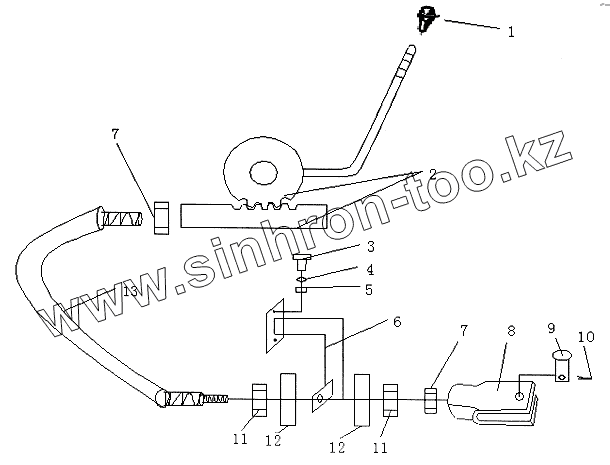

Каталог запасных частей к технике: Xiamen XZ636. Установка рычага управления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
8
9
10
11
11
12
12
13
Позиция на иллюстрации Заводской номер детали Название детали
1 W0105308008 Рукоятка
2 W0105309101 Установка рычага переключения скоростей
3 B0100012030 Болт М12х30 GB30-30-76
4 B0200112003 Шайба 12 GB93-87
5 B0200212003 Шайба 12 GB95-85
6 Z0105309006 Кронштейн
7 B0300110010 Гайка М10 GB6170-86
8 Z0105506610 Соединитель вилочного типа
9 B1201012045 Ось 12х45 Gb882-86
10 B1201004032 Шплинт 4х32 GB91-86
11 B0300116010 Гайка М16 GB6170-86
12 B0200116003 Шайба 16 GB93-87
13 Z0105506618 Гибкий вал
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
