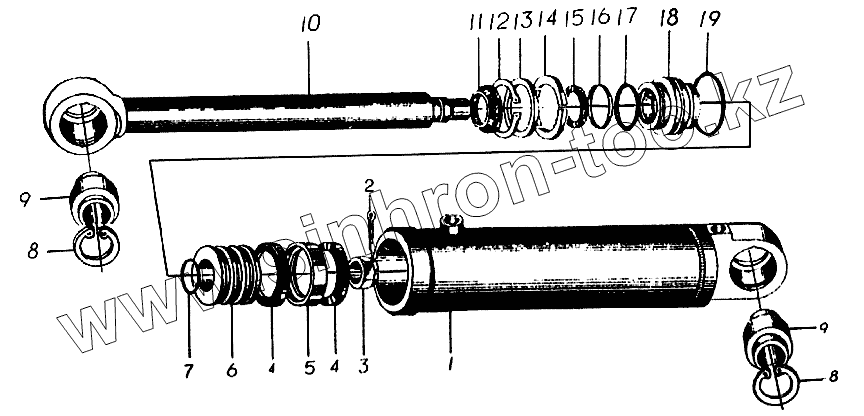

Каталог запасных частей к технике: Xiamen XZ636. Установка рулевого цилиндра
1
2
3
4
4
5
6
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| B6360503901 | B6360503901 | Уплотнение | |
| 1 | W0104306801 | Блок цилиндра | |
| 2 | B1202005050 | Шплинт (D=5х50) GB91-86 | |
| 3 | W0104306802 | Шестигранная гайка | |
| 4 | W0104316694 | Прямоугольное уплотнительное кольцо DF-0080 | |
| 5 | W0104306803 | Сменное кольцо | |
| 6 | W0104314319 | Поршень | |
| 7 | B0600131030 | "О"-кольцо 30х3,1 GB1235-76 | |
| 8 | B0400106202 | Упорное кольцо 62 | |
| 9 | W0104306810 | Соединительный подшипник GE40ES GB304.5-81 | |
| 10 | W0104312986 | Поршневой шток | |
| 11 | W0104308010 | Пылезащитная прокладка LK-45 | |
| 12 | B0400107002 | Кольцо стопорное 70 GB894.1-86 | |
| 13 | W0104308009 | Прокладка | |
| 14 | W0104312819 | Зажим отверстия | |
| 15 | W0104324977 | Уплотнительное кольцо | |
| 16 | W0104312719 | Скользящее кольцо S45 | |
| 17 | B0600135055 | "О"-кольцо 55Х3,5 GB1235-76 | |
| 18 | W0104308007 | Направляющая втулка | |
| 19 | B0600131080 | "О"-кольцо 80х3,1 GB1235-76 |
