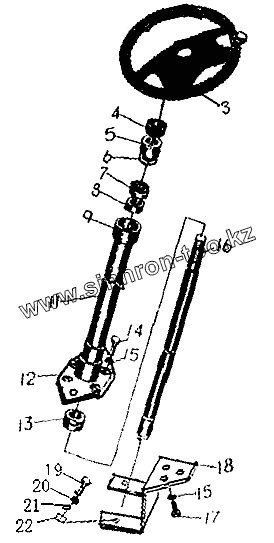

Каталог запасных частей к технике: Xiamen XZ636. Установка рулевого механизма
3
4
5
6
7
8
9
11
12
13
14
15
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3 | W0104306502 | Рулевое колесо | |
| 4 | W0104307101 | Сменное кольцо сигнала | |
| 5 | W0104307108 | Кронштейн | |
| 6 | B0400102002 | Уплотнительное кольцо 20 GB8941-86 | |
| 7 | B0701000804 | Подшипник GB276-90 | |
| 8 | W0104307105 | Регулировочная прокладка | |
| 9 | W0104307106 | Соединение рулевой колонки | |
| 11 | W0104306102 | Рулевая колона | |
| 12 | W0104307102 | Нижнее соединение колоны | |
| 13 | W0104307103 | Втулка | |
| 14 | B0100010030 | Болт М10х30 GB5781-86 | |
| 15 | B0200110003 | Пружинная шайба 10 GB93-87 | |
| 16 | W0104306102 | Рулевая колона | |
| 17 | B0100010020 | Болт М10х20 GB5781-86 | |
| 18 | W0104306004 | Фиксирующая пластина поворотного механизма | |
| 19 | B0100012030 | Болт М12х30 GB30-30-76 | |
| 20 | B0200212003 | Шайба 12 GB95-85 | |
| 21 | B0200112003 | Шайба 12 GB93-87 | |
| 22 | B0300112001 | Гайка М12 GB6170-86 |
