Каталог запасных частей к технике: Xiamen XZ636. Установка рабочего оборудования

Тип техники

Марка

Модель

Схема

1

1

2

3

3

4

5

6

6

6

7

7

7

8

9

9

9

9

9

9

9

9

10

10

10

11

12

13

14

15

16

16

16

17

18

19

20

21

22

23

24

25

26

27

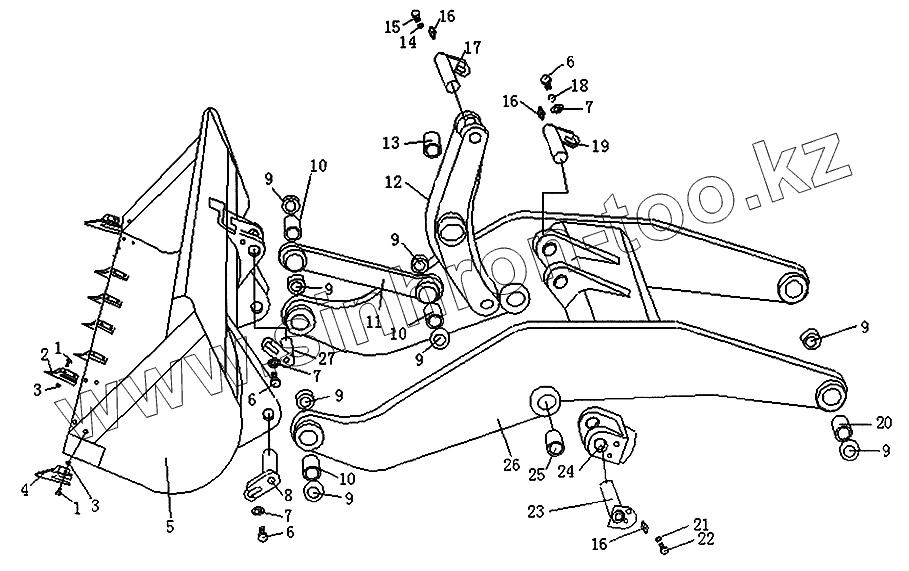

Позиция на иллюстрации	Заводской номер детали		Название детали
1	B0100016060		Болт М16х60 GB5783-86
2	Z0105310512		Зубец
3	B0300116001		Гайка М16 GB6170-86
4	Z0105310513		Зубец
5	Z0105310500		Ковш
6	B0100016035		Болт М16х35 GB5783-86
7	B0200216003		Стопорная шайба 16 GB95-85
8	Z0105311200		Установка осевого вала
9	W0105311301		Установочная прокладка
10	Z0105310601		Втулка I
11	Z0105310700		Соединительный стержень
12	Z0105310300		Качающийся рычаг
13	Z0105310603		Втулка
14	B0200116003		Шайба 16 GB93-87
15	B0100016035		Болт М16х35 GB5783-86
16	B1100110001		Масленка М10х1 GB1152-79
17	Z0105311201		Установка осевого вала
18	B0200120003		Стопорная шайба 20 GB/T858-1988
19	Z0105311203		Вал качающегося рычага
20	Z0105310604		Втулка III
21	B0200112003		Шайба 12 GB93-87
22	B0100012025		Болт М12х25 GB5781-86
23	Z0105311202		Установка осевого вала
24	Z0105311101		Головка цилиндра
25	Z0105310602		Втулка II
26	Z0105310600		Подъемный рычаг
27	Z0105311204		Установка осевого вала

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
