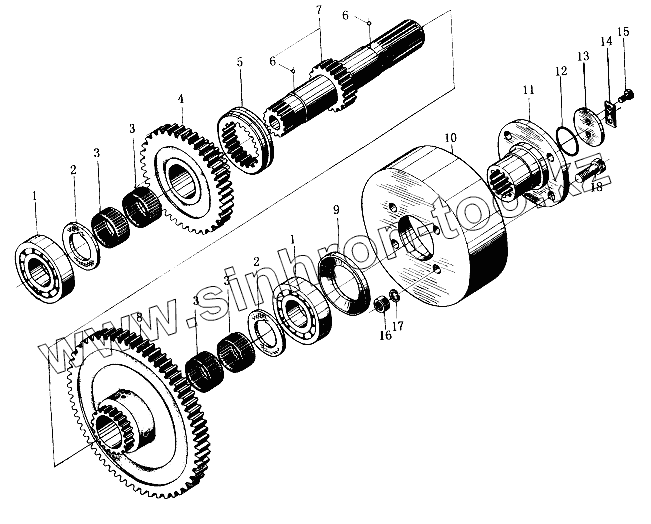

Каталог запасных частей к технике: Xiamen XZ636. Установка переднего выходного вала
1
1
2
2
3
3
3
3
4
4
5
6
6
7
8
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B0700000310 | Роликовый подшипник 310 GB/T276-1989 | |
| 2 | Z0105030010A | Упорное кольцо | |
| 3 | B0702000000 | Скользящий подшипник | |
| 4 | Z0105030009X1 | Прокладка (Z=36) | |
| 4 | Z0105030009 | Шестерня (Z=42) | |
| 5 | Z0105030019 | Скользящая муфта | |
| 6 | B1500100004 | Стальной ролик 4 GB/T308-1989 | |
| 7 | Z0105030028A | Передний выходной вал | |
| 8 | Z0105030021X1 | Прокладка (для вала низкой скорости) (Z=56) | |
| 8 | Z0105030021 | Шестерня (Z=62) | |
| 9 | Z0105030030 | Пылезащитный чехол | |
| 10 | Z0105030029 | Ручной тормоз барабана | |
| 11 | Z0105030013 | Фланец, выходной вал | |
| 12 | B0600157052 | "О"-кольцо 52х5,7 | |
| 13 | Z0105030078 | Нажимной диск | |
| 14 | Z0105030077 | Стопорная прокладка | |
| 15 | B0100110025 | Болт М10х25 GB/T5783-1986 | |
| 16 | B0300114000 | Гайка М14 GB/T6175-1986 | |
| 17 | B0200114003 | Пружинная шайба 14 GB/T93-1987 | |
| 18 | B0100114040 | Болт M14х40 GB/T5783-1986 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
