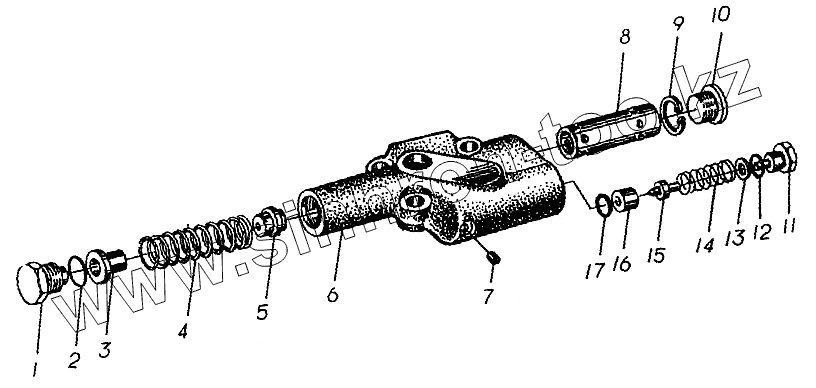

Каталог запасных частей к технике: Xiamen XZ636. Установка одинарного разделяющего клапана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | W0104306701 | Заглушка | |
| 2 | W0104306702 | "О"-кольцо | |
| 3 | W0104306703 | Зубчатая заглушка направляющей втулки | |
| 4 | W0104306704 | Пружина | |
| 5 | W0104306705 | Заглушка | |
| 6 | W0104036706 | Корпус клапана | |
| 7 | W0104306707 | Заглушка масла | |
| 8 | W0104306708 | Цилиндрический золотник | |
| 9 | W0104306709 | Стопорная шайба | |
| 10 | W0104606710 | Заглушка | |
| 11 | W0104306711 | Заглушка предохранительного клапана | |
| 12 | W0104306712 | "О"-кольцо | |
| 13 | W0104306713 | Прокладка предохранительного клапана | |
| 14 | W0104306714 | Пружина | |
| 15 | W0104306715 | Предохранительный цилиндрический золотник | |
| 16 | W0104306716 | Предохранительный цилиндрический золотник | |
| 17 | W0104306717 | "О"-кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
