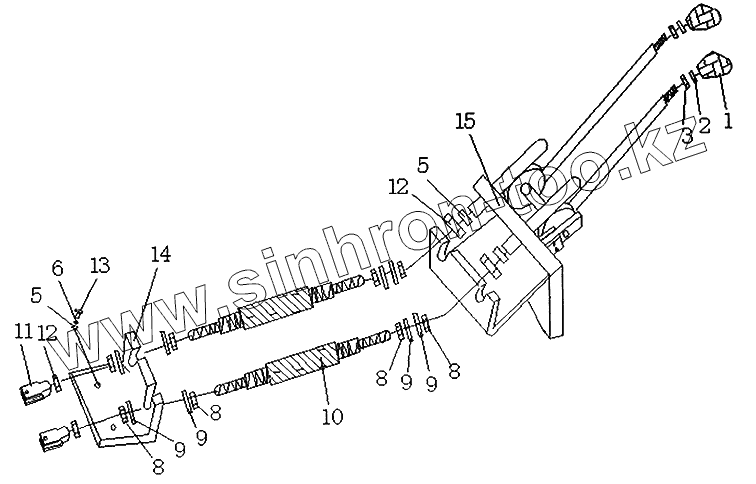

Каталог запасных частей к технике: Xiamen XZ636. Установка механизма управления рабочего клапана

Тип техники

Марка

Модель

Схема

1

2

3

5

5

6

8

8

8

8

9

9

9

9

10

11

12

12

13

14

15

Позиция на иллюстрации	Заводской номер детали		Название детали
1	W01053066B1		Рукоятка
2	B0200114003		Пружинная шайба 14 GB/T93-1987
3	B0300114010		Гайка М14 GB6172-86
5	B0200110003		Пружинная шайба 10 GB93-87
6	B0200110003		Пружинная шайба 10 GB93-87
8	B0300116010		Гайка М16 GB6170-86
9	B0200116003		Шайба 16 GB93-87
10	Z0105306618		Рабочий гибкий вал
11	Z0105306610		Соединитель вилочного типа
12	B0300110010		Гайка М10 GB6170-86
13	B0100010020		Болт М10х20 GB5781-86
14	Z0105306609		Встроенная прокладка
15	Z0105306611		Установка рабочего рычага

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
