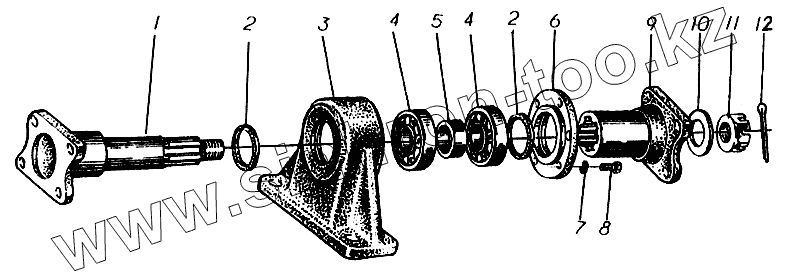

Каталог запасных частей к технике: Xiamen XZ636. Установка каркаса ведущего вала

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
4
5
6
7
8
9
10
11
12
Позиция на иллюстрации Заводской номер детали Название детали
1 Z0104310301 Зубчатый вал
2 Z0104310302 Уплотнительное кольцо
3 Z0104310303 Седло подшипника
4 B0703090000 Подшипник GB276-89
5 Z0104310304 Изоляционная прокладка
6 Z0104310305 Крышка подшипника
7 B0200108003 Шайба 8 GB93-87
8 B0100008020 Болт М8х20 GB5781-86
9 Z0104352006 Фланец на переднем выходном вале
10 Z0104352008 Прокладка выходного фланца
11 B0300127015 Гайка М27х1,5
12 B1201005050 Штифт 5х50 GB91-86
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
