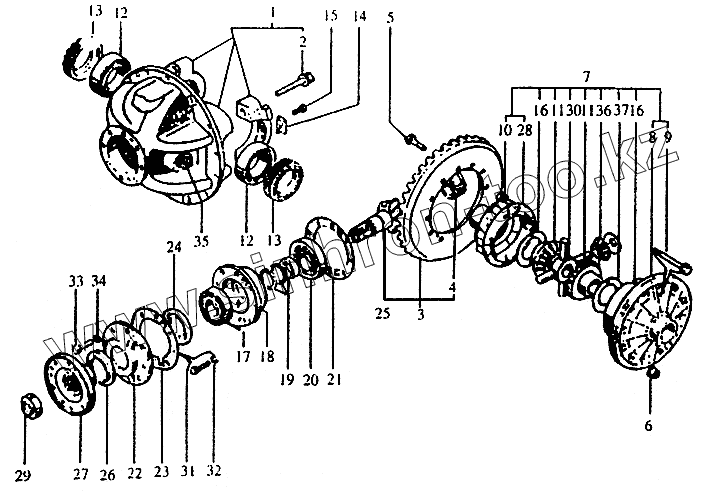

Каталог запасных частей к технике: Xiamen XZ636. Установка главного редуктора

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
13
14
15
16
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
Позиция на иллюстрации Заводской номер детали Название детали
1 Z0104304301 Крышка подшипника качения
2 Z0104304304 Болт М22х2,5х99
3 Z0104304306 Ведущая коническая зубчатая передача
4 Z0104304305 Подшипник
5 Z0104304308 Болт
6 B0300114015 Гайка М14х1,5 GB6187-86
7 Z0104304300 Установка главного редуктора
8 Z0104304307 Корпус дифференциала
9 Z0104304309 Фланцевый болт
10 B0300114015 Гайка М14х1,5 GB6187-86
11 Z0104304302 Шестерня осевого вала
12 B0704268700 Подшипник 76,2х127х30,162
13 Z0104304303 Регулировочная гайка
14 Z01043004311 Пластина замковая
15 B0100010020 Болт М10х20 GB5781-86
16 Z0104304310 Зубчатая шайба
17 B0707310000 Подшипник GB297-84
18 Z0104304314 Сепаратор подшипника качения
19 Z0104304312 Прокладка (распорка)
20 B0705413036 Подшипник 53,975х130,175х36,512
20 B0705413036 Подшипник 53,975х130,175х36,512
21 Z0104304313 Регулировочная шайба
22 Z0104304315 Крышка
23 Z0104304316 Прокладка
24 B09006509010 Кольцевой уплотнитель FB65х90х10 GB9877.1-88
25 Z0104304317 Спираль конусной зубчатой передачи
26 Z0104304320 Пылезащитная крышка
27 Z0104304318 Фланец
28 Z0104304319 Корпус дифференциала
29 Z0104304321 Стопорная гайка
30 Z0104304323 Карданный вал
31 Z0104304322 Болт М12х1,5х45/28
32 B0200112003 Шайба 12 GB93-87
33 Z0104304324 Болт М14х1,5х45/32
34 B0200114003 Пружинная шайба 14 GB/T93-1987
35 Z0104304325 Болт
36 Z0104304327 Планетарная передача
37 Z0104304326 Шайба планетарной передачи
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
