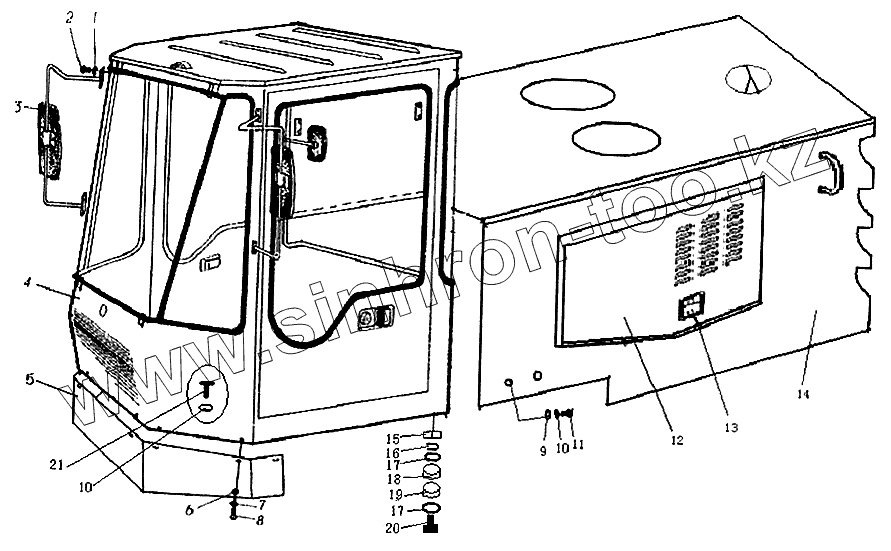

Каталог запасных частей к технике: Xiamen XZ636. Установка деталей кабины
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B0200110003 | Пружинная шайба 10 GB93-87 | |
| 2 | B0100010020 | Болт М10х20 GB5781-86 | |
| 3 | W0104307901 | Модуль реверсного зеркала | |
| 4 | W0104307900 | Кабина | |
| 5 | W0104305001 | Передняя крышка | |
| 6 | B0200206003 | Стопорная шайба 6 GB95-85 | |
| 7 | B0202106003 | Стопорная шайба 6 GB93-87 | |
| 8 | B1000106012 | Винт М6х12 GB67-85 | |
| 9 | B02002012003 | Стопорная шайба 12 GB95-85 | |
| 10 | B02001012003 | Пружинная шайба 12 GB93-87 | |
| 11 | B01000012030 | Болт М12х30 GB5781-86 | |
| 12 | Z0105313600 | Задняя защитная крышка | |
| 13 | W0105312615 | Установка замка | |
| 14 | Z0105313516 | Составные элементы крышки | |
| 15 | B0300118001 | Гайка М18 GB6178-86 | |
| 16 | B0200118003 | Пружинная шайба 18 GB93-87 | |
| 17 | B0200218003 | Стопорная шайба 18 GB95-85 | |
| 18 | W63605051018 | Резиновая прокладка | |
| 19 | W63605051019 | Установочная прокладка | |
| 20 | B0100018190 | Болт М18х90 GB31.1-88 | |
| 21 | B01006012035 | Болт М12х35 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
