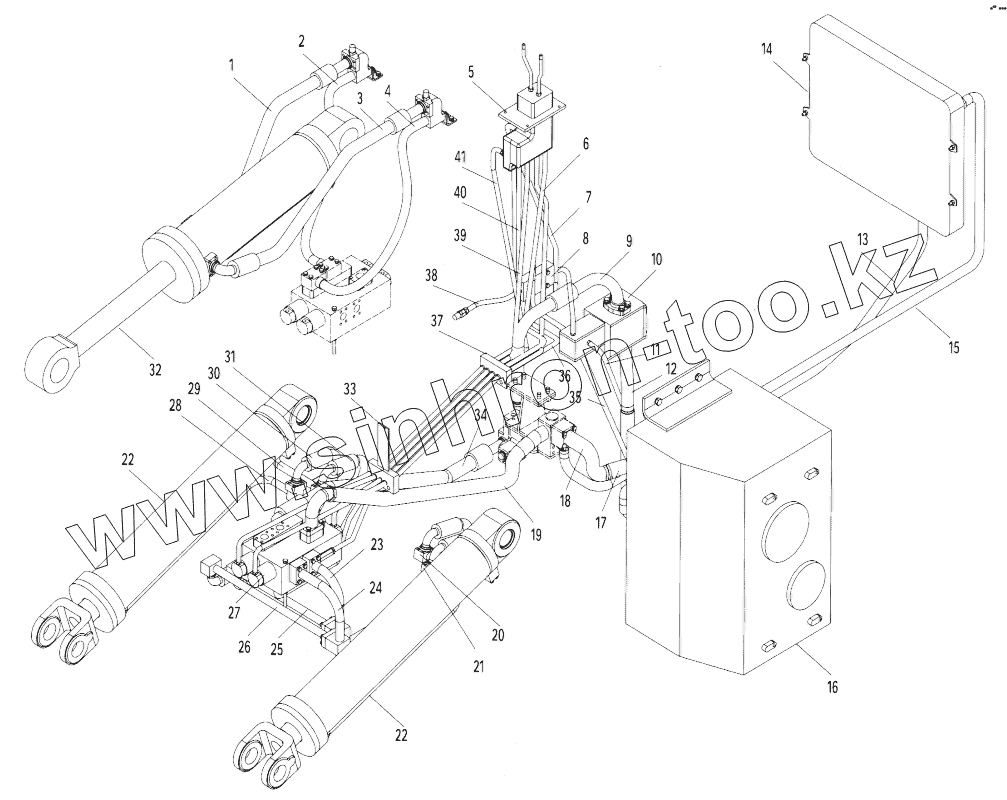

Каталог запасных частей к технике: XGMA XG958. HYDRAULIC IMPLEMENT SYSTEM

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

Позиция на иллюстрации	Заводской номер детали		Название детали
1	07C0009		Hose
2	17D0013		Pipe
3	07C0007		Hose
4	17D0012		Pipe
5	44C0005		Pilot control
6	05C0010		Hose
7	05C0003		Hose
8	12C0013		Valve
9	07C0008		Hose
10	11C0013		bomb
11	05C0007		Hose
12	17D0016		Pipe
13	07C0042		Hose
14	20C0014		Hydraulic radiator
15	07C0041		Hose
16	21C0010		Tank
17	13B0016		Hose
18	18D0005		Connector
19	07C0010		Hose
20	17D0010		Pipe
21	17D0015		Pipe
22	10C0051		Lifting cylinder
23	17D0006		Pipe
24	17D0005		Pipe
25	17D0008		Pipe
26	17D0007		Pipe
27	12C0009		Control valve
28	17D0014		Pipe
29	17D0009		Pipe
30	07C0004		Hose
31	07C0005		Hose
32	10C0050		Tilting cylinder
33	08C0010		Pipe clip
34	07C0006		Hose
35	05C0004		Hose
36	05C0005		Hose
37	08C0008		Pipe clip
38	05C0019		Hose
39	05C0001		Hose
40	05C0002		Hose
41	05C0009		Hose
